WAVE نرم افزار طراحی اسمز معکوس و تصفیه آب

مقدمه‌ای بر نرم‌افزار Wave

نرم‌افزار Wave، یک ابزار قدرتمند طراحی و شبیه‌سازی سیستم‌های تصفیه آب است که توسط شرکت DuPont Water Solutions توسعه یافته است. این نرم‌افزار، به ویژه برای مهندسان و طراحانی که با فناوری‌های پیشرفته تصفیه آب مانند اسمز معکوس (RO)، اولترافیلتراسیون (UF) و نانوفیلتراسیون (NF) کار می‌کنند، بسیار کاربردی است.

Wave با ارائه یک محیط شبیه‌سازی جامع، به کاربران امکان می‌دهد تا عملکرد دقیق سیستم‌های تصفیه را پیش‌بینی کرده و طراحی‌های بهینه و اقتصادی را ایجاد کنند. این نرم‌افزار با تمرکز بر کاهش هزینه‌ها، افزایش بازدهی و بهبود کیفیت آب تولیدی، به کاربران کمک می‌کند تا پروژه‌های خود را با اطمینان بیشتری اجرا کنند.

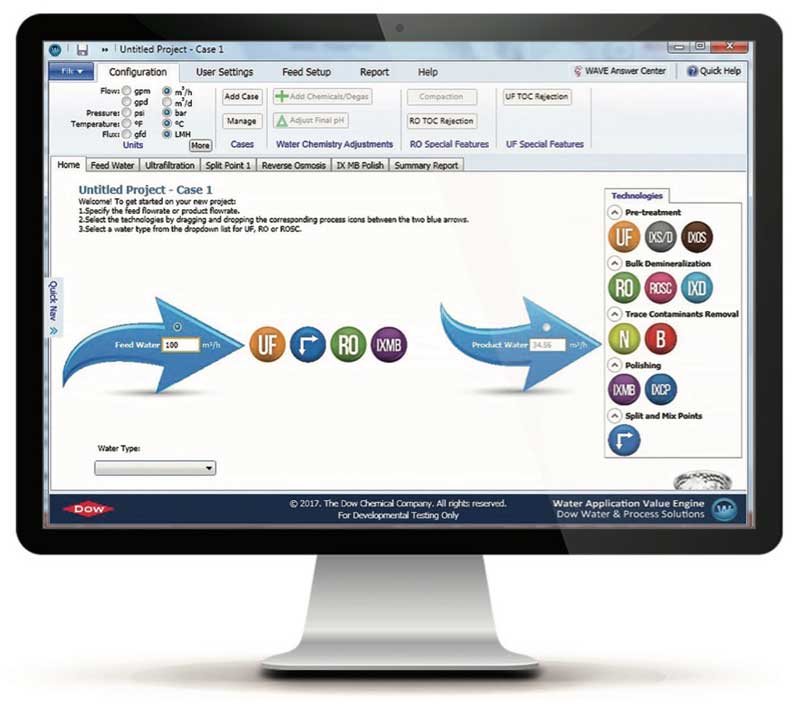

محیط نرم‌افزار Wave

Wave یک محیط گرافیکی پیشرفته را برای کاربران فراهم می‌کند که فرآیند طراحی و شبیه‌سازی را تسهیل می‌کند. صفحه اصلی نرم‌افزار شامل بخش‌های مختلفی است که به کاربران اجازه می‌دهد تمامی اجزای سیستم تصفیه را به‌طور یکپارچه مدیریت کنند. ابزارهای موجود در محیط نرم‌افزار شامل موارد زیر است:

1. داشبورد اصلی: این بخش اطلاعات کلی پروژه را شامل نام پروژه، نوع فرآیند، و پارامترهای اولیه نمایش می‌دهد. کاربران می‌توانند از این بخش برای مدیریت کلی پروژه‌های خود استفاده کنند.
2. طراحی سیستم: کاربران در این بخش می‌توانند ممبران‌ها، پمپ‌ها، و سایر تجهیزات را به‌صورت گرافیکی در یک دیاگرام فرآیندی اضافه کنند و پارامترهای مربوطه را تنظیم کنند.
3. ابزارهای تحلیل: Wave به کاربران این امکان را می‌دهد که نتایج شبیه‌سازی را به‌صورت گراف‌ها و جداول مشاهده و تحلیل کنند.
4. پایگاه داده تجهیزات: این بخش شامل اطلاعات کاملی از انواع ممبران‌ها و تجهیزات مختلف است که کاربران می‌توانند در طراحی خود استفاده کنند.
5. گزارش‌دهی: نرم‌افزار امکان تولید گزارش‌های جامع از نتایج شبیه‌سازی را فراهم می‌کند که شامل اطلاعات عملکردی و اقتصادی سیستم است.

مزایا و معایب نرم‌افزار Wave

مزایا:

1. دقت بالا در شبیه‌سازی: نرم‌افزار Wave از الگوریتم‌های پیشرفته برای پیش‌بینی عملکرد ممبران‌ها استفاده می‌کند که دقت بسیار بالایی در نتایج شبیه‌سازی ارائه می‌دهد.
2. رابط کاربری آسان: یکی از ویژگی‌های برجسته Wave، محیط کاربری ساده و جذاب آن است که فرآیند طراحی و شبیه‌سازی را تسهیل می‌کند.
3. ابزارهای تحلیلی قدرتمند: Wave امکان تحلیل مصرف انرژی، هزینه‌های عملیاتی، و پارامترهای عملکردی را برای طراحی بهینه سیستم‌ها فراهم می‌کند.
4. انعطاف‌پذیری در انتخاب تجهیزات: کاربران می‌توانند انواع ممبران‌ها و تجهیزات مختلف را از پایگاه داده نرم‌افزار انتخاب کنند و آن‌ها را در سیستم خود مدل‌سازی کنند.
5. کاهش هزینه‌های طراحی: با استفاده از Wave، کاربران می‌توانند طراحی‌های خود را قبل از اجرا بررسی کنند و از خطاهای پرهزینه جلوگیری کنند.

معایب:

1. نیاز به داده‌های دقیق اولیه: برای شبیه‌سازی دقیق، کاربران باید داده‌های دقیقی درباره خوراک ورودی و پارامترهای عملیاتی داشته باشند.
2. عدم پشتیبانی از فرآیندهای خاص: اگرچه Wave بسیاری از فرآیندهای فیلتراسیون را پوشش می‌دهد، ممکن است در شبیه‌سازی فرآیندهای خاص محدودیت‌هایی داشته باشد.
3. وابستگی به پایگاه داده: اگرچه پایگاه داده نرم‌افزار گسترده است، ممکن است برخی تجهیزات خاص یا ممبران‌ها در آن موجود نباشند.
4. هزینه مجوز نرم‌افزار: برخی کاربران ممکن است هزینه استفاده از نرم‌افزار را بالا بدانند، به‌ویژه در مقایسه با ابزارهای رایگان موجود.

شبیه سازی با نرم افزار Wave

نرم‌افزار Wave (Water Application Value Engine) یکی از قدرتمندترین ابزارهای موجود برای شبیه‌سازی فرآیندهای تصفیه آب است که توسط شرکت DuPont ارائه شده است. این نرم‌افزار امکاناتی فراهم می‌کند که به کاربران اجازه می‌دهد طراحی و عملکرد سیستم‌های فیلتراسیون آب را به‌صورت دقیق مدل‌سازی کنند. شبیه‌سازی در Wave فرآیندی جامع و مرحله‌به‌مرحله است که به طراحان و مهندسان این امکان را می‌دهد تا از کارایی سیستم خود اطمینان حاصل کنند، هزینه‌ها را کاهش دهند و از مشکلات احتمالی در طراحی و اجرا جلوگیری کنند. در این بخش به‌طور کامل با فرآیند شبیه‌سازی در این نرم‌افزار آشنا می‌شویم.

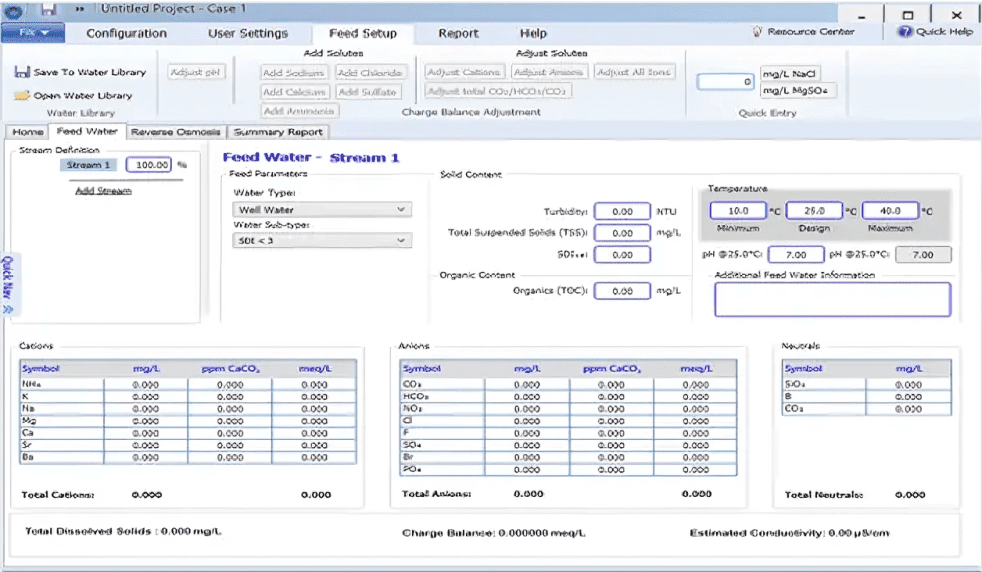

1. تعریف پروژه و وارد کردن داده‌های اولیه

اولین قدم در استفاده از نرم‌افزار Wave تعریف پروژه و وارد کردن اطلاعات اولیه آن است. این اطلاعات شامل مشخصات آب ورودی، نوع فرآیند تصفیه و نیازهای عملیاتی است. داده‌های اولیه نقش بسیار مهمی در دقت شبیه‌سازی ایفا می‌کنند و شامل پارامترهایی مانند موارد زیر هستند:

• ترکیب شیمیایی آب خوراک: غلظت یون‌ها و مواد محلول مانند کلسیم، منیزیم، نیترات و کلراید.
• دمای آب: دمای آب ورودی تأثیر قابل‌توجهی بر عملکرد ممبران دارد.
• TDS (کل جامدات محلول): سطح شوری یا غلظت مواد محلول در آب.
• PH: میزان اسیدی یا بازی بودن آب خوراک.
• کدورت و کیفیت آب: تعیین‌کننده نوع پیش‌تصفیه مورد نیاز.

Wave به کاربران این امکان را می‌دهد که این داده‌ها را به‌صورت دستی وارد کنند یا از پایگاه داده آماده استفاده کنند.

2. انتخاب فرآیند تصفیه و تجهیزات

پس از وارد کردن داده‌های اولیه، کاربران باید فرآیند تصفیه مناسب را انتخاب کنند. نرم‌افزار Wave از طیف وسیعی از فرآیندهای تصفیه پشتیبانی می‌کند که شامل موارد زیر است:

• اسمز معکوس (RO): برای حذف نمک‌ها و مواد محلول از آب دریا یا آب لب‌شور.
• نانوفیلتراسیون (NF): برای حذف یون‌های چندظرفیتی و برخی مواد آلی.
• اولترافیلتراسیون (UF): برای حذف مواد جامد معلق و میکروارگانیسم‌ها.
• فرآیندهای ترکیبی: مانند پیش‌تصفیه UF همراه با RO.

در این مرحله، طراح باید تجهیزات مناسب مانند ممبران‌ها، پمپ‌ها، و پیش‌تصفیه‌ها را انتخاب کند. Wave یک پایگاه داده جامع از انواع ممبران‌ها و تجهیزات موجود در بازار ارائه می‌دهد که کاربران می‌توانند به‌راحتی از آن استفاده کنند.

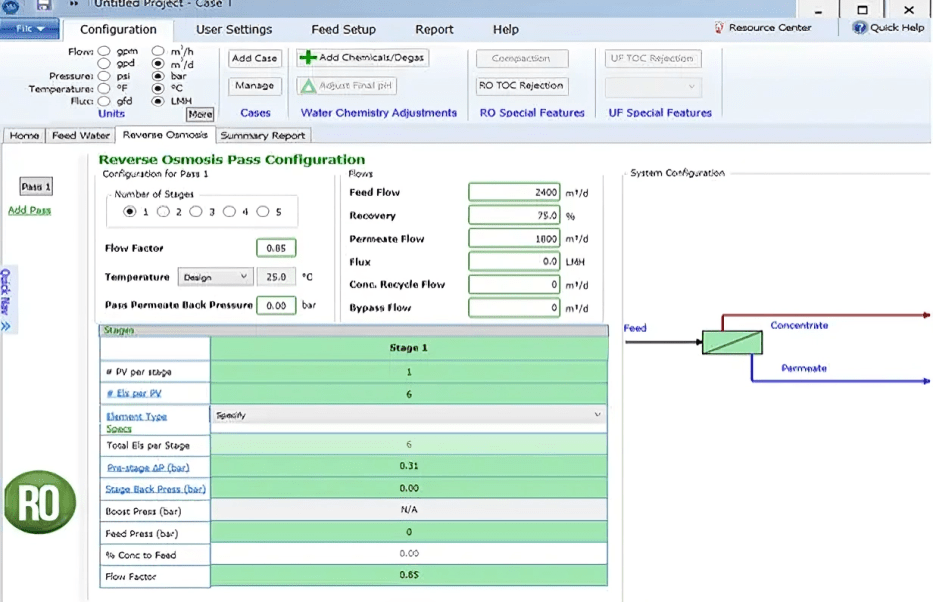

3. تنظیم پارامترهای عملیاتی

پس از انتخاب تجهیزات، نوبت به تنظیم پارامترهای عملیاتی می‌رسد. این پارامترها تعیین‌کننده عملکرد سیستم در شرایط مختلف هستند. در نرم‌افزار Wave، کاربران می‌توانند مقادیر زیر را تنظیم کنند:

• فشار عملیاتی: فشار مورد نیاز برای عبور آب از ممبران.
• دبی جریان: میزان جریان ورودی و خروجی.
• نرخ بازیافت: درصد آب تصفیه‌شده نسبت به کل آب ورودی.
• مواد شیمیایی تزریقی: مانند آنتی‌اسکالانت‌ها و تنظیم‌کننده‌های pH.

Wave این تنظیمات را به‌صورت خودکار بهینه‌سازی می‌کند یا کاربران می‌توانند مقادیر دلخواه خود را اعمال کنند.

4. اجرای شبیه‌سازی

با تکمیل مراحل قبلی، کاربران می‌توانند شبیه‌سازی را اجرا کنند. نرم‌افزار Wave با استفاده از الگوریتم‌های پیشرفته و داده‌های واردشده، عملکرد سیستم را پیش‌بینی می‌کند. این پیش‌بینی شامل موارد زیر است:

• کیفیت آب تصفیه‌شده: شامل غلظت یون‌ها و TDS در خروجی.
• مصرف انرژی: میزان انرژی مورد نیاز برای عملکرد سیستم.
• احتمال تشکیل رسوب: بررسی احتمال ایجاد رسوب در ممبران‌ها.
• عمر ممبران: پیش‌بینی طول عمر ممبران‌ها بر اساس شرایط عملیاتی.

Wave تمامی این اطلاعات را به‌صورت دقیق و شفاف در اختیار کاربران قرار می‌دهد.

5. تحلیل نتایج شبیه‌سازی

یکی از ویژگی‌های برجسته نرم‌افزار Wave، امکان تحلیل نتایج شبیه‌سازی است. کاربران می‌توانند نتایج را در قالب گراف‌ها، جداول و گزارش‌های جامع مشاهده کنند. برخی از نتایج قابل‌مشاهده عبارت‌اند از:

• بازده سیستم: درصد آب تصفیه‌شده نسبت به کل آب ورودی.
• هزینه‌های عملیاتی: شامل هزینه انرژی، مواد شیمیایی و نگهداری.
• کیفیت آب خروجی: مقایسه کیفیت آب خروجی با استانداردهای مورد نیاز.
• مصرف مواد شیمیایی: میزان دقیق مواد شیمیایی مورد نیاز برای پیش‌تصفیه و جلوگیری از رسوب.

این تحلیل‌ها به کاربران کمک می‌کنند تا تصمیمات بهتری در طراحی و بهره‌برداری از سیستم‌های تصفیه بگیرند.

6. بهینه‌سازی طراحی

Wave ابزارهای متعددی برای بهینه‌سازی طراحی سیستم ارائه می‌دهد. کاربران می‌توانند با تغییر پارامترهای عملیاتی و مقایسه نتایج، طراحی بهینه‌ای برای سیستم خود پیدا کنند. این بهینه‌سازی شامل موارد زیر است:

• کاهش مصرف انرژی.
• افزایش نرخ بازیافت آب.
• کاهش هزینه‌های مواد شیمیایی.
• جلوگیری از خرابی زودهنگام ممبران‌ها.

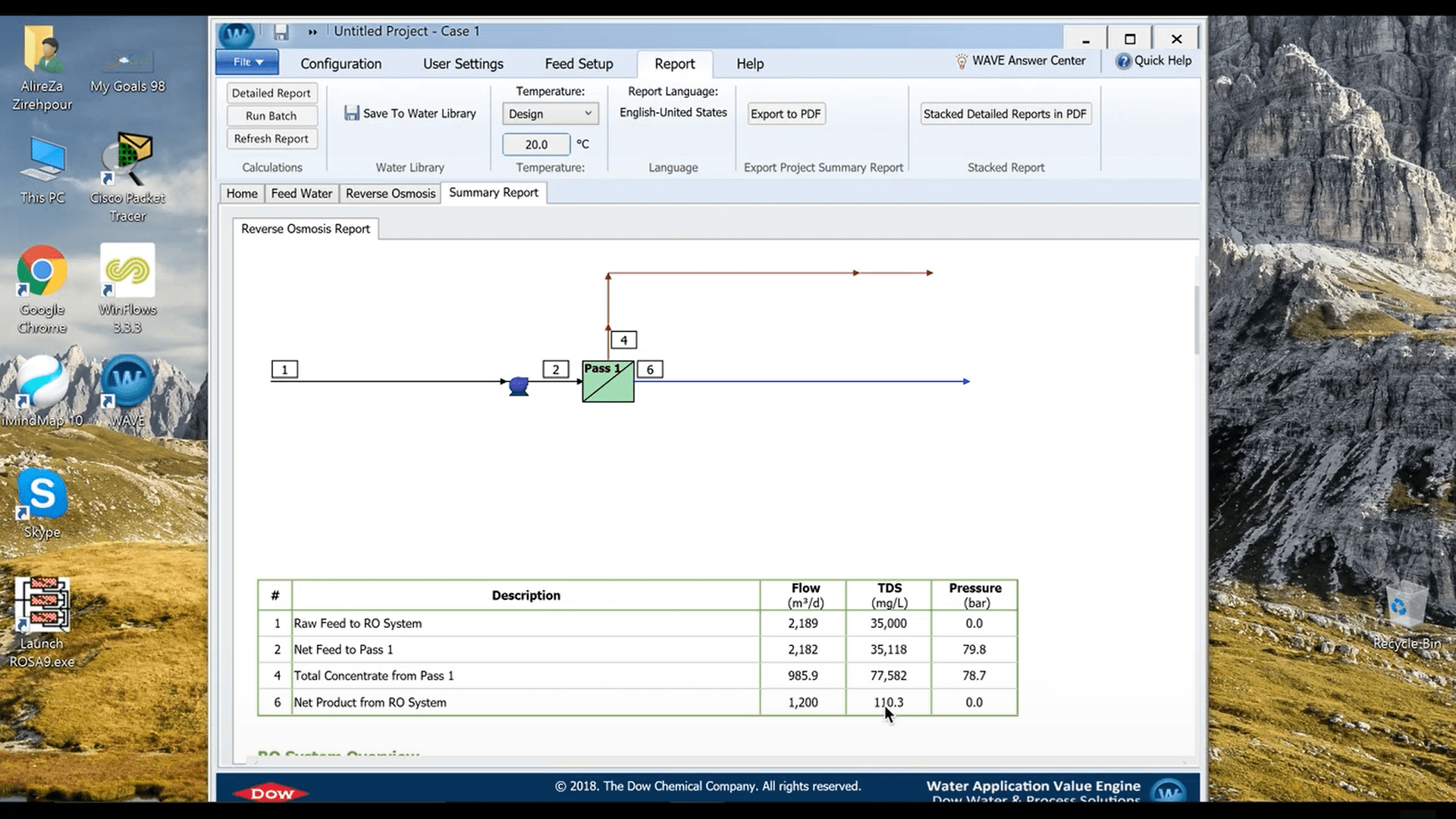

7. تولید گزارش‌های نهایی

یکی دیگر از قابلیت‌های Wave، امکان تولید گزارش‌های دقیق و حرفه‌ای از نتایج شبیه‌سازی است. این گزارش‌ها شامل تمامی اطلاعات مربوط به طراحی، عملکرد و هزینه‌ها است و می‌تواند برای ارائه به مشتریان یا استفاده در مستندسازی پروژه‌ها استفاده شود.

8. بررسی سناریوهای مختلف

Wave به کاربران این امکان را می‌دهد که سناریوهای مختلفی را برای شرایط متفاوت عملیاتی بررسی کنند. برای مثال:

• عملکرد سیستم در شرایط کمبود فشار.
• تغییر کیفیت آب خوراک و تأثیر آن بر عملکرد سیستم.
• استفاده از ممبران‌های مختلف و مقایسه کارایی آن‌ها.

مثال‌های واقعی از استفاده موفقیت‌آمیز نرم‌افزار Wave

نرم‌افزار Wave (Water Application Value Engine) به دلیل دقت و کارایی بالا، به یکی از ابزارهای اصلی در طراحی و مدیریت سیستم‌های تصفیه آب در پروژه‌های صنعتی و شهری تبدیل شده است. در این بخش، به بررسی مثال‌های واقعی از استفاده موفقیت‌آمیز این نرم‌افزار در پروژه‌های مختلف می‌پردازیم. این مثال‌ها نشان می‌دهند که چگونه Wave به کاربران کمک کرده تا طراحی‌های بهینه‌ای داشته باشند، هزینه‌ها را کاهش دهند و تأثیرات زیست‌محیطی را به حداقل برسانند.

1. پروژه تصفیه آب در صنایع نفت و گاز

موقعیت: خاورمیانه
مشکل: یکی از شرکت‌های فعال در صنایع نفت و گاز با چالش تأمین آب مناسب برای عملیات حفاری مواجه بود. آب موجود در منطقه دارای شوری بالا و مقادیر زیادی مواد محلول بود که باعث کاهش کارایی تجهیزات و افزایش هزینه‌های نگهداری می‌شد.
راه‌حل: با استفاده از نرم‌افزار Wave، تیم مهندسی توانست یک سیستم تصفیه مبتنی بر اسمز معکوس (RO) طراحی کند. این طراحی شامل انتخاب ممبران‌هایی با کارایی بالا و بهینه‌سازی فشار عملیاتی بود.
نتیجه:

• کاهش مصرف انرژی تا 15%.
• بهبود کیفیت آب تصفیه‌شده با کاهش TDS به کمتر از 50 ppm.
• کاهش هزینه‌های عملیاتی سالانه به میزان 20%.

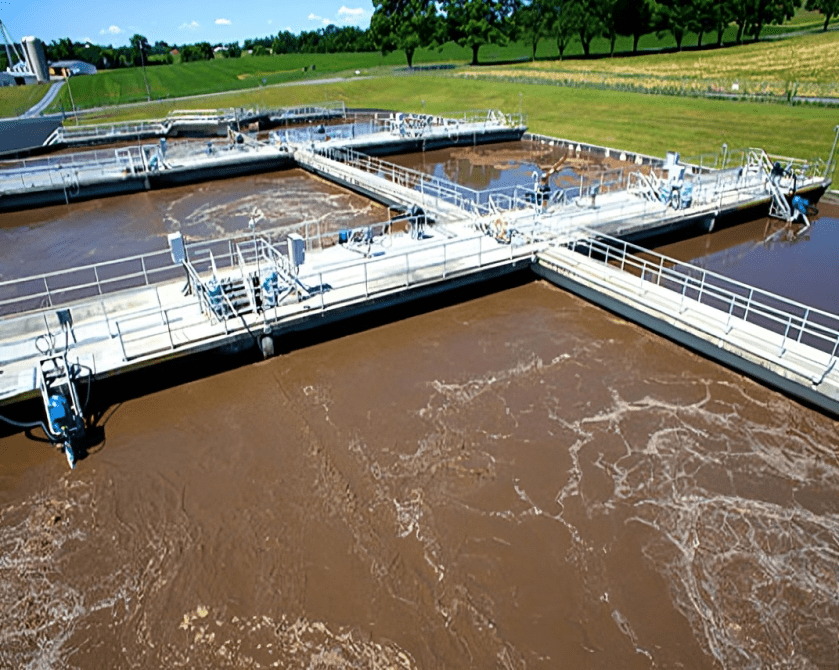

2. تصفیه آب شهری در مناطق کم‌آب

موقعیت: کالیفرنیا، ایالات متحده
مشکل: در یکی از شهرهای کوچک کالیفرنیا، بحران کم‌آبی باعث افزایش نیاز به بازیافت آب شهری شده بود. آب حاصل از تصفیه فاضلاب به دلیل وجود نیترات و فسفات نمی‌توانست مستقیماً برای کشاورزی یا شرب استفاده شود.
راه‌حل: نرم‌افزار Wave برای طراحی یک سیستم ترکیبی از فرآیندهای نانوفیلتراسیون (NF) و اسمز معکوس به کار گرفته شد. تیم پروژه توانست با شبیه‌سازی دقیق، نرخ بازیافت آب را افزایش دهد و نیاز به پیش‌تصفیه شیمیایی را کاهش دهد.
نتیجه:

• بازیافت 80% از آب فاضلاب شهری.
• کاهش مصرف مواد شیمیایی به میزان 25%.
• تولید آب با کیفیت استاندارد برای مصارف کشاورزی.

3. تأمین آب شرب از آب دریا

موقعیت: یکی از جزایر کوچک آسیا
مشکل: این جزیره برای تأمین آب شرب به آب دریا وابسته بود، اما هزینه‌های بالای تصفیه آب و خرابی‌های مکرر ممبران‌ها مشکلاتی جدی ایجاد کرده بود.
راه‌حل: با استفاده از Wave، یک سیستم تصفیه آب مبتنی بر RO طراحی شد که شامل پیش‌تصفیه مناسب و استفاده از آنتی‌اسکالانت‌های بهینه بود. شبیه‌سازی دقیق به تیم مهندسی کمک کرد تا فشار عملیاتی و نوع ممبران‌ها را به‌درستی تنظیم کنند.
نتیجه:

• کاهش خرابی ممبران‌ها تا 30%.
• صرفه‌جویی سالانه 200,000 دلار در هزینه‌های عملیاتی.
• تأمین آب شرب برای 10,000 نفر با کیفیت مناسب.

4. تصفیه آب صنعتی در کارخانه تولید مواد غذایی

موقعیت: اروپا
مشکل: کارخانه‌ای که در تولید مواد غذایی فعالیت داشت، با مشکلات رسوب‌گذاری در ممبران‌های خود مواجه بود که باعث توقف‌های مکرر در تولید و افزایش هزینه‌های تعمیر و نگهداری می‌شد.
راه‌حل: نرم‌افزار Wave برای شبیه‌سازی فرآیند تصفیه آب ورودی به کارخانه استفاده شد. این شبیه‌سازی به تیم مهندسی کمک کرد تا پیش‌تصفیه بهینه‌ای طراحی کنند و مواد شیمیایی مناسب برای جلوگیری از رسوب‌گذاری را انتخاب کنند.
نتیجه:

• افزایش زمان بین تعمیرات ممبران‌ها از 3 ماه به 12 ماه.
• کاهش مصرف مواد شیمیایی تا 40%.
• افزایش بهره‌وری تولید کارخانه به میزان 15%.

5. استفاده در نیروگاه‌های تولید برق

موقعیت: هند
مشکل: یکی از نیروگاه‌های بزرگ تولید برق به دلیل استفاده از آب با کیفیت پایین برای بویلرها، با مشکلات خوردگی و کاهش راندمان مواجه بود.
راه‌حل: Wave برای طراحی یک سیستم تصفیه شامل اولترافیلتراسیون (UF) و اسمز معکوس استفاده شد. شبیه‌سازی‌ها نشان داد که تغییر در فشار عملیاتی و نرخ بازیافت می‌تواند هزینه‌ها را به طور قابل‌توجهی کاهش دهد.
نتیجه:

• کاهش خوردگی تجهیزات تا 50%.
• کاهش مصرف انرژی به میزان 10%.
• افزایش راندمان نیروگاه به میزان 5%.

6. استفاده در کشتی‌های دریایی

موقعیت: کشتی‌های تجاری در اقیانوس اطلس
مشکل: تأمین آب شرب و آب صنعتی برای کشتی‌های دریایی همواره چالشی بزرگ است. استفاده از آب دریا نیازمند فرآیندهای تصفیه پیچیده و مصرف بالای انرژی است.
راه‌حل: با کمک Wave، یک سیستم تصفیه آب فشرده و کارآمد برای کشتی‌ها طراحی شد. این سیستم شامل پیش‌تصفیه مناسب و ممبران‌های خاصی بود که در شرایط متغیر عملیاتی عملکرد بالایی داشتند.
نتیجه:

• کاهش وزن تجهیزات تصفیه به میزان 20%.
• کاهش مصرف سوخت کشتی به دلیل کاهش بار اضافی.
• تأمین آب شرب با کیفیت بالا برای خدمه کشتی.

7. پروژه‌های کشاورزی در آفریقا

موقعیت: شمال آفریقا
مشکل: کشاورزان در این منطقه به آب با شوری پایین برای آبیاری نیاز داشتند، اما منابع آب موجود عمدتاً لب‌شور بودند.
راه‌حل: با استفاده از Wave، سیستم تصفیه‌ای طراحی شد که آب لب‌شور را به آب مناسب برای آبیاری تبدیل می‌کرد. شبیه‌سازی‌ها نشان داد که با تغییراتی در نرخ بازیافت و فشار عملیاتی، هزینه‌ها به طور قابل‌توجهی کاهش می‌یابد.
نتیجه:

• افزایش تولید محصولات کشاورزی به میزان 30%.
• کاهش هزینه‌های آبیاری به میزان 25%.
• پایداری بیشتر در تأمین آب برای کشاورزی.

مقایسه نرم افزار های شبیه سازی و طراحی تصفیه فاضلاب

معرفی مختصر نرم‌افزارها

1. Wave

نرم‌افزار Wave که توسط شرکت DuPont Water Solutions ارائه شده است، یک ابزار جامع برای طراحی و شبیه‌سازی فرآیندهای تصفیه آب با استفاده از تکنولوژی‌های مختلف مانند اسمز معکوس (RO)، تبادل یونی، و سیستم‌های نانوفیلتراسیون (NF) است.

2. BioWin

نرم‌افزار BioWin یکی از ابزارهای قدرتمند برای شبیه‌سازی فرآیندهای تصفیه فاضلاب است که توسط شرکت EnviroSim توسعه یافته است. این نرم‌افزار امکان مدل‌سازی دقیق فرآیندهای بیولوژیکی، شیمیایی، و فیزیکی را در تصفیه‌خانه‌های شهری و صنعتی فراهم می‌کند.

3. GPS-X

نرم‌افزار GPS-X یک ابزار پیشرفته برای مدل‌سازی و شبیه‌سازی فرآیندهای تصفیه فاضلاب است که توسط شرکت Hydromantis تولید شده است. این نرم‌افزار به دلیل قابلیت انعطاف‌پذیری بالا و امکان تنظیم پارامترهای مختلف، برای پروژه‌های پیچیده و کاربردهای تحقیقاتی مناسب است.

4. IMSDesign

نرم‌افزار IMSDesign توسط شرکت Hydranautics برای طراحی سیستم‌های اسمز معکوس (RO) توسعه داده شده است. این نرم‌افزار عمدتاً برای انتخاب و طراحی غشاهای اسمز معکوس در سیستم‌های تصفیه آب صنعتی و شهری استفاده می‌شود.

جدول مقایسه نرم‌افزارها

ویژگی‌ها	BioWin	GPS-X	IMSDesign	Wave
کاربرد اصلی	شبیه‌سازی فرآیندهای تصفیه فاضلاب	شبیه‌سازی و طراحی پیشرفته تصفیه‌خانه‌ها	طراحی سیستم‌های اسمز معکوس	طراحی و شبیه‌سازی فرآیندهای تصفیه آب
رابط کاربری	گرافیکی و کاربرپسند	گرافیکی با انعطاف‌پذیری بالا	ساده و متمرکز بر طراحی غشاها	گرافیکی و جامع
مناسب برای	تصفیه‌خانه‌های شهری و صنعتی	پروژه‌های تحقیقاتی و تصفیه‌خانه‌های پیچیده	طراحی سیستم‌های اسمز معکوس	طراحی فرآیندهای تصفیه آب در مقیاس صنعتی و شهری
تخصص مورد نیاز	دانش اولیه از فرآیندهای تصفیه	تخصص بیشتر در تنظیم پارامترهای پیشرفته	مناسب برای کاربران مبتدی و حرفه‌ای	دانش فرآیندهای تصفیه آب و شیمی
ویژگی منحصربه‌فرد	مدل‌سازی دقیق بیولوژیکی و بی‌هوازی	انعطاف‌پذیری بالا برای تنظیم جزئیات فرآیندها	پایگاه داده گسترده برای انتخاب غشاهای مناسب	پشتیبانی از فناوری‌های مختلف تصفیه آب
محدودیت‌ها	نیاز به منابع سخت‌افزاری برای شبیه‌سازی پیچیده	پیچیدگی در یادگیری و استفاده برای مبتدیان	تمرکز محدود بر سیستم‌های اسمز معکوس	نیاز به تخصص برای استفاده از قابلیت‌های پیشرفته
کاربرد صنعتی	طراحی و بهینه‌سازی تصفیه‌خانه‌های فاضلاب	شبیه‌سازی تخصصی برای سیستم‌های بزرگ و پیچیده	طراحی سیستم‌های RO برای کاربردهای خاص	طراحی فرآیندهای ترکیبی در تصفیه آب

نتیجه گیری

Wave یک نرم‌افزار جامع برای طراحی و شبیه‌سازی سیستم‌های تصفیه آب از جمله اسمز معکوس (RO)، اولترافیلتراسیون (UF)، نانوفیلتراسیون (NF)، و دیگر فرآیندهای غشایی است. این نرم‌افزار با مدل‌سازی دقیق و پارامترهای قابل تنظیم، به مهندسان امکان می‌دهد تا عملکرد سیستم‌ها را قبل از اجرا بررسی و بهینه کنند. این قابلیت نه تنها زمان طراحی را کاهش می‌دهد، بلکه خطاها و هزینه‌های ناشی از طراحی نادرست را به حداقل می‌رساند.

یکی از مهم‌ترین دستاوردهای نرم‌افزار Wave، کاهش اثرات زیست‌محیطی سیستم‌های تصفیه آب است. این نرم‌افزار با ارائه ابزارهایی برای کاهش مصرف انرژی، مواد شیمیایی، و پسماندها، به حفظ منابع طبیعی و کاهش آلودگی کمک می‌کند. همچنین، Wave به مهندسان امکان می‌دهد تا سیستم‌هایی با نرخ بازیافت بالا طراحی کنند که نیاز به استفاده از منابع آبی جدید را کاهش داده و به مدیریت پایدار منابع آبی کمک می‌کند.
