PFD P&ID: تهیه نقشه های صنعتی (اسناد صنعتی)

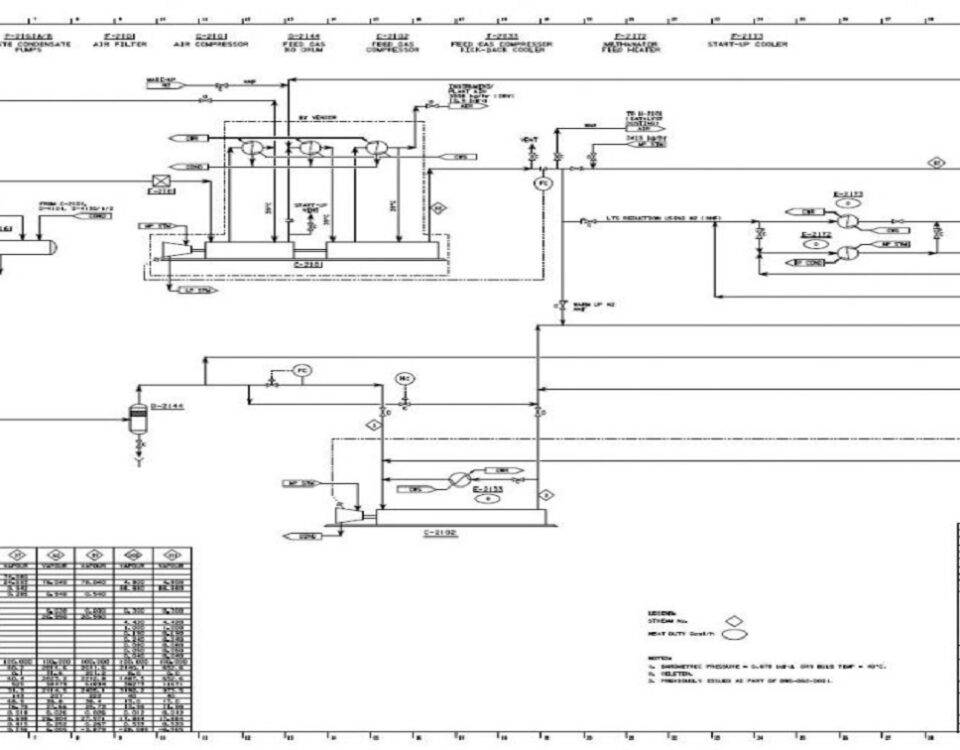

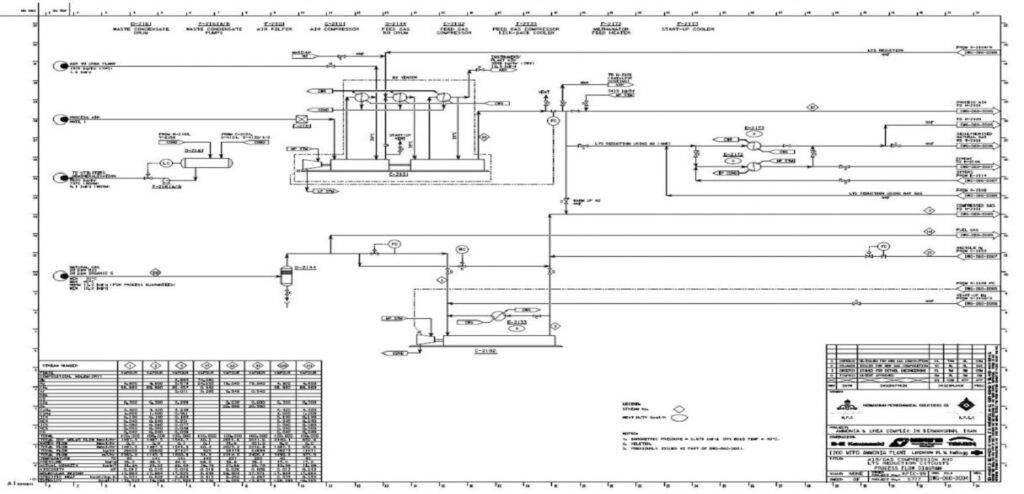

مدارك PFD و P&ID از جمله مهمترين مدارك در طراحي پايه يك سيستم فرايندي مي‌باشد. مدرك PFD نمايش شماتيكي از كليه عمليات مورد نظر در فرايند بوده و حاوي اطلاعات مورد نياز براي شروع طراحي مي‌باشد. با استفاده از PFD دستيابي به اهداف زير مقدور مي‌باشد:
- تعيين اصول طراحي كارخانه با تكيه بر مواد خام اوليه، محصولات، نرخ جريان مواد و شرايط عملكرد
- تعين هدف فرايند
- آرايش تجهيزات اصلي، خطوط فرايند و …
- خطوط Utility كه به طور پيوسته در فرايند مورد استفاده قرار مي‌گيرند.

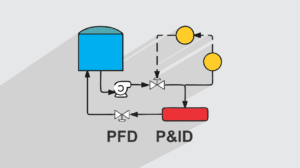

ممکن است اغلب موارد P&ID با PFD اشتباه گرفته شود. نقشه های صنعتی معمولاً از نمادهای یکسان برای نشان دادن تجهیزات استفاده می‌کنند ولی دو هدف متفاوت را دنبال می‌کنند. نقشه هخای فرایندی معمولاً در هنگام بهره بردای مورد استفاده قرار می‌گیرد که نشان می‌دهد که فرایند دقیقاً چه کاری انجام می‌دهد ولی نقشه های پایپینگ و ابزار دقیق تمام کنترلرها، سنسورها و نوع شیرهایی که در یک ساختار استفاده شده است را به نمایش می‌گذارد.
