مقدمه
کندانسورهای عمودی از اجزای کلیدی در بسیاری از فرآیندهای صنعتی و سیستم‌های حرارتی محسوب می‌شوند. این دستگاه‌ها عمدتاً به عنوان بخشی از سیستم‌های تبادل حرارت و تقطیر در صنایع شیمیایی، پتروشیمی و انرژی مورد استفاده قرار می‌گیرند. وظیفه اصلی کندانسور تبدیل بخار به مایع از طریق عمل خنک‌سازی است و در این فرایند، حرارت آزاد شده به محیط اطراف منتقل می‌شود.
طراحی و ساخت یک کندانسور عمودی به دلیل پیچیدگی‌های فنی و نیاز به در نظر گرفتن عواملی مانند انتقال حرارت، دینامیک سیالات و انتخاب مواد مناسب، می‌تواند چالش‌برانگیز باشد. استفاده از نرم‌افزارهای پیشرفته مدلسازی همچون SolidWorks این امکان را فراهم می‌آورد که مهندسان به‌صورت دقیق‌تری طراحی، شبیه‌سازی و تحلیل کندانسورها را انجام دهند. این نرم‌افزار، ابزارهای قدرتمندی برای مدلسازی سه‌بعدی، تحلیل تنش و شبیه‌سازی فرآیندهای حرارتی و سیالاتی را در اختیار کاربران قرار می‌دهد.
قبل از مدلسازی در SolidWorks، تعیین مشخصات طراحی کندانسور ضروری است:
– ظرفیت: بار حرارتی و ظرفیت تقطیر مورد نظر را تعیین کنید.
– ابعاد: ارتفاع، قطر و ضخامت پوسته را مشخص کنید.
– انتخاب مواد: مواد مناسب را با توجه به هدایت حرارتی، مقاومت در برابر خوردگی و حداکثر فشار انتخاب کنید.
شرح فرآیند
طراحی و ساخت کندانسور عمودی پروسه‌ای چند مرحله‌ای و پیچیده است که شامل تعریف نیازها و مشخصات طراحی، انتخاب مواد مناسب، ایجاد مدل سه‌بعدی با استفاده از نرم‌افزار SolidWorks، انجام تحلیل و شبیه‌سازی‌های حرارتی و جریان سیالات، تولید نقشه‌های فنی دقیق، ساخت و نصب قطعات، و نهایتاً آزمایش و راه‌اندازی سیستم می‌شود. در مرحله اول، مشخصات عملکردی و شرایط کاری مانند دما و فشار تعیین می‌شوند که بر انتخاب مواد تأثیر می‌گذارند. پس از مدلسازی دقیق، تحلیل‌های حرارتی و شبیه‌سازی رفتار سیالات در داخل کندانسور انجام می‌شود تا از کارآیی و بهینه بودن طراحی اطمینان حاصل گردد. در نهایت، پس از تولید و نصب اجزا، آزمایش‌های عملکردی انجام می‌شود تا اطمینان حاصل شود که کندانسور به درستی عمل می‌کند و نیازهای صنعتی را به‌طور مؤثر برآورده می‌سازد.
این فرآیند به مهندسان این امکان را می‌دهد که با دقت بیشتری به شناسایی مشکلات و نقاط ضعف طراحی بپردازند و تغییرات لازم را قبل از تولید نهایی اعمال کنند. شبیه‌سازی‌ها به ویژه در شناسایی رفتار حرارتی و سیالاتی کندانسور کمک می‌کنند و اجازه می‌دهند تا شرایط مختلف عملیاتی را ارزیابی کرده و بهترین عملکرد ممکن را از دستگاه استخراج کنند. علاوه بر این، مستندات فنی که شامل جزئیات ساخت و نحوه نصب و راه‌اندازی هستند، به حفظ عملکرد و کارایی کندانسور در طول عمر عملیاتی آن کمک می‌کند. در نهایت، این جریان طراحی و ساخت، از طریق بهینه‌سازی هزینه‌ها و زمان، به تولید یک کندانسور عمودی کارآمد و مقرون‌به‌صرفه منجر می‌شود که می‌تواند به نیازهای عملیاتی و استانداردهای صنعتی پاسخگو باشد.

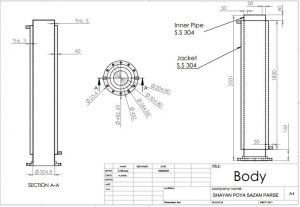

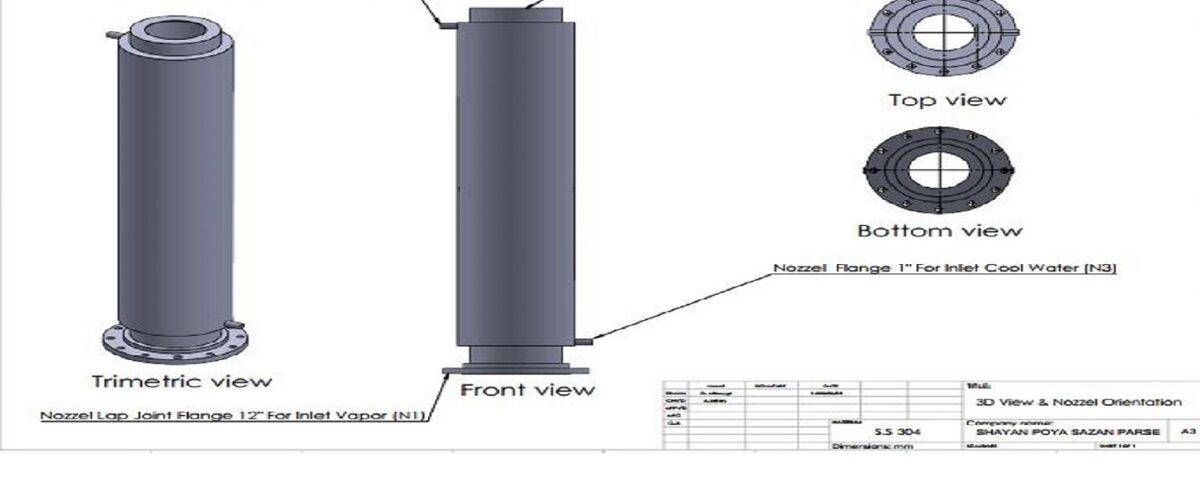

در این پروژه نقشه کشی یک کندانسور عمودی در نرم افزار SolidWork انجام شده است. شکل زیر بخشی از اطلاعات این طراحی را نشان می دهد.

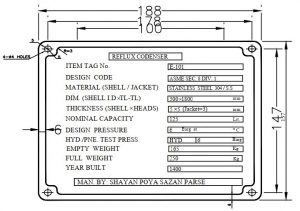

شکل زیر Tag plate مربوط به کندانسور عمودی را نشان می دهد.

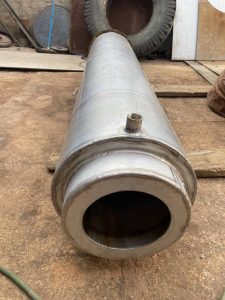

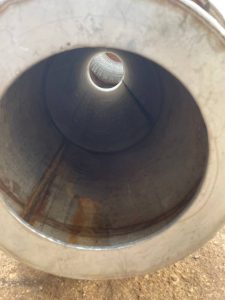

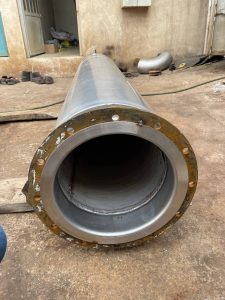

لازم به ذکر است این تجهیز در یک واحد صنعتی ساخته و مورد استفاده قرار گرفته است. شکل زیر کندانسور عمودی ساخته شده را نشان می دهد.
نتیجه‌گیری
طراحی یک کندانسور عمودی در SolidWorks شامل چندین مرحله از ترسیم اولیه تا شبیه‌سازی نهایی است. با استفاده از قابلیت‌هایSolidWorks، مهندسین می‌توانند اطمینان حاصل کنند که طراحی‌های آن‌ها با مشخصات عملکردی مطابقت داشته و به‌طور کارآمد در برنامه‌های خود عمل می‌کنند.
نقشه کشی و ساخت یک کندانسور عمودی در Solid Work
در این پروژه فرآیند نقشه کشی و ساخت یک کندانسور عمودی در Solid Work انجام شده است. جهت خرید پروژه و یا کسب اطلاعات بیشتر در مورد آن، از طریق لینک زیر اقدام نمایید.
