مقدمه

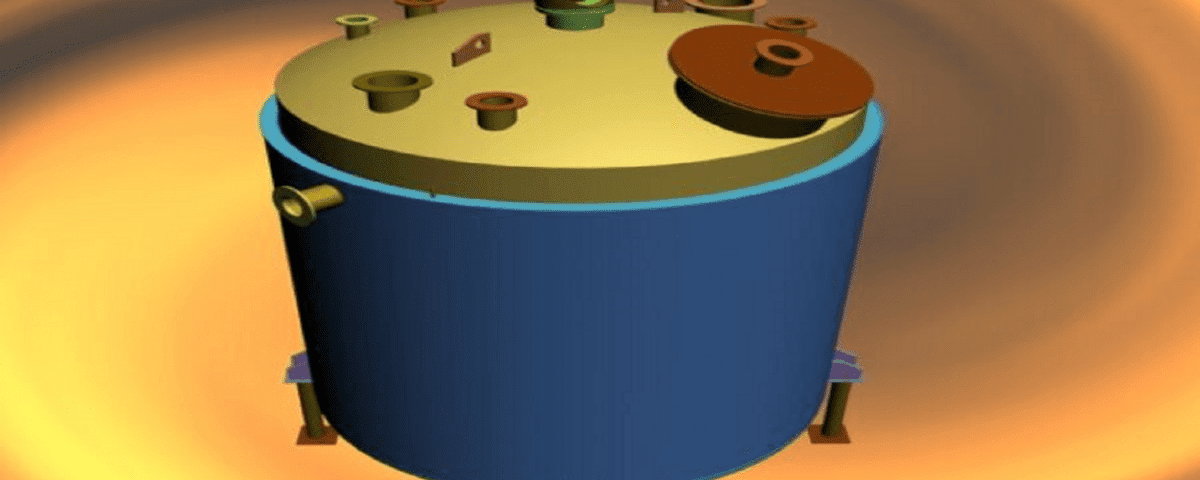

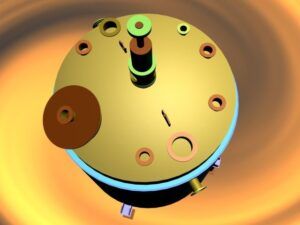

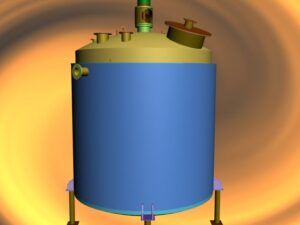

در پروژه حاضر، هدف طراحی یک راکتور 5000 لیتری مخصوص نمک‌های نیتراته است که با استفاده از نرم‌افزار اتوکد انجام شده است. این راکتور که از جنس فولاد ضد زنگ S.S 316L ساخته می‌شود، به دلیل مقاومت بالای این جنس در برابر خوردگی و فشارهای شیمیایی، گزینه‌ای مناسب برای فرآیندهای حساس شیمیایی است. همچنین، این طراحی شامل ژاکت حرارتی، بافل‌ها و یک میکسر عمودی است که کارایی بالایی را در کنترل دما و بهبود اختلاط مواد فراهم می‌کند.
ویژگی‌های راکتور نمک‌های نیتراته
این راکتور با ظرفیت 5000 لیتر به منظور انجام واکنش‌های شیمیایی نمک‌های نیتراته طراحی شده است. ویژگی‌های طراحی شامل:
- جنس بدنه: فولاد ضد زنگ S.S 316L برای مقاومت در برابر خورندگی شدید و پایداری بالا در دما و فشار.
- ژاکت حرارتی: برای کنترل دقیق دما و جلوگیری از افت حرارتی.
- بافل‌ها: برای بهبود جریان و افزایش بازده حرارتی و همگن‌سازی بیشتر.
- میکسر عمودی: برای تضمین اختلاط یکنواخت مواد در طی واکنش‌ها.
نقشه‌ها و فایل‌های طراحی ارائه‌شده
این پروژه شامل 13 شیت نقشه‌ی طراحی و ساخت تجهیز به شرح زیر می‌باشد که در قالب فایل اتوکد ارائه شده است:
- نقشه کلی (General Layout)
- جهت‌گیری نازل‌ها و پشتیبانی‌ها (Nuzzles & Supports Orientation Layout)
- لیست نازل‌ها (Nuzzles List)
- طراحی قسمت بالایی (Upper Head)
- قسمت بالای راکتور (Reactor Upper Head)

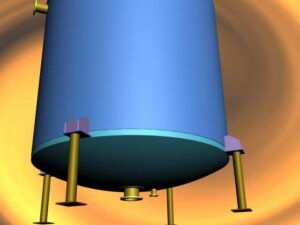

- جزئیات اتصالات پشتیبانی (Supports Connections Drawings & Details)
- طرح‌بندی پشتیبانی‌ها (Supports Layout Plan)
- جهت‌گیری بافل‌ها (Baffles Orientation Layout)
- سیستم اتصال شفت میکسر به موتور (Mixer Shaft Coupling System to Motor)
- نقشه میکسر (Mixer Drawing)
- جزئیات لگ‌های بالابرنده (Lifting Lugs Details)
- اتصالات نیپل‌ها به سر و پوسته (Nipples Jointing To Heads & Shell Details)
نتیجه‌گیری
این پروژه، که با استفاده از استانداردهای طراحی صنعتی و نرم‌افزار اتوکد تهیه شده، یک منبع مفید و جامع برای طراحان و مهندسان فرآیندی است. نقشه‌ها و جزئیات موجود، فرایند ساخت را تسهیل کرده و به بهینه‌سازی کارایی راکتور در واحدهای شیمیایی کمک می‌کنند. طراحی این راکتور به عنوان بخشی از تجهیزات پیشرفته برای تولید نمک‌های نیتراته، گامی مهم در توسعه تجهیزات مقاوم در برابر خوردگی و فشار در صنایع شیمیایی است.
