مقدمه
طراحی دو بعدی نمودارهای فرآیند و ابزار (P&ID) و نمودارهای جریان فرآیند (PFD) در نرم‌افزار AutoCAD شامل درک جامع از اصول مهندسی حاکم بر طراحی فرآیند و ویژگی‌های خاص نرم‌افزار است. P&IDها نمایانگر‌های دقیقی از لوله‌کشی و ابزارهای موجود در یک فرآیند هستند که روابط و تعاملات بین اجزای مختلف، مانند valves ،حسگرها و تجهیزات را به تصویر می‌کشند. این نمودارها برای اطمینان از پیاده‌سازی صحیح تدابیر ایمنی، عملیاتی و کنترلی در یک کارخانه حیاتی هستند.
از سوی دیگر، PFDها نمای کلی از جریان‌های فرآیند ارائه می‌دهند و بر روی تجهیزات اصلی و مسیرهای جریان تمرکز دارند و تعادل‌های انرژی و مواد را نیز توضیح می‌دهند. قابلیت‌های نرم‌افزار، مانند مدیریت لایه‌ها، بلوک‌ها و یادداشت‌ها، ارتباط مؤثر بین تیم‌های مهندسی را تسهیل می‌کنند و از وضوح و تطابق با مشخصات پروژه اطمینان می‌یابند. تسلط بر این ابزارها و مفاهیم برای تولید نمودارهای دقیق و اطلاعاتی که به طراحی، راه‌اندازی و نگهداری فرآیندهای صنعتی کمک می‌کند، ضروری است.
نقشه های PFD و P&ID توسط نرم افزار Autocad تهیه می شود. نرم افزار Hysys نرم افزار شبیه سازی فرایندهای شیمیایی است. که عمدتا برای sizing دستگاه ها استفاده می شود و برای تهیه PFD و P&ID استفاده نمی شود.
شرح فرآیند
شرح فرآیند به توصیف دقیق مراحل اصلی و فعالیت‌های مربوط به تحول یک ماده خام به محصول نهایی می‌پردازد. این فرآند معمولاً شامل مراحل مختلفی از جمله ورود مواد اولیه، پردازش، کنترل کیفیت، و بسته‌بندی است. هر مرحله ممکن است شامل عملگرهایی همچون مخلوط کردن، ذوب کردن، تصفیه کردن، و غیره باشد که تحت تأثیر پارامترهای مختلف نظیر دما، فشار و زمان قرار می‌گیرد.
همچنین، در این شرح، نیاز به تجهیزات مخصوصی مانند راکتورها، تبادل حرارتی، و سیستم‌های کنترلی مطرح می‌شود که طراحی و بهینه‌سازی آن‌ها بر عملکرد کلی فرآیند تأثیر زیادی دارد. علاوه بر این، مسائل ایمنی و محیط زیستی نیز باید در هر مرحله از فرآیند مورد توجه قرار گیرد تا از آلودگی و خطرات احتمالی جلوگیری شود. به صورت کلی، شرح فرآیند، یک نمای کلی و مفهومی از نحوه تبدیل مواد اولیه به محصولات با کیفیت فراهم می‌آورد و به مدیران و مهندسان کمک می‌کند تا روندهای عملیاتی و بهینه‌سازی‌های لازم را شناسایی کنند.
نتیجه گیری
در زمینه طراحی و تحلیل فرآیندها، به‌ویژه در ایجاد نمودارهای P&ID و PFD، تأکید بر اهمیت یکپارچگی و دقت در تمامی مراحل طراحی دارد. این فرآیندها نه‌تنها به بهینه‌سازی عملکرد سیستم‌ها کمک می‌کنند، بلکه تضمین‌کننده ایمنی و انطباق با استانداردهای صنعتی نیز هستند. با استفاده از نرم‌افزارهای تخصصی مانند AutoCAD، مهندسان می‌توانند نمودارهای دقیقی ایجاد کنند که شامل جزئیات پیچیده تجهیزات و کنترل‌ها باشد و این امر موجب تسهیل در شناخت و حل مسائل احتمالی در مراحل عملیاتی می‌شود.
در نهایت، ارتقاء مستمر توانمندی‌های افراد و تیم‌های مهندسی در زمینه‌های نوین طراحی و تحلیل، از کلیدی‌ترین عوامل موفقیت در صنایع مختلف است که به افزایش بهره‌وری، کاهش هزینه‌ها و بهبود کیفیت نه‌تنها در تولید، بلکه در حفظ محیط‌زیست نیز منجر خواهد شد.

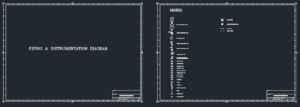

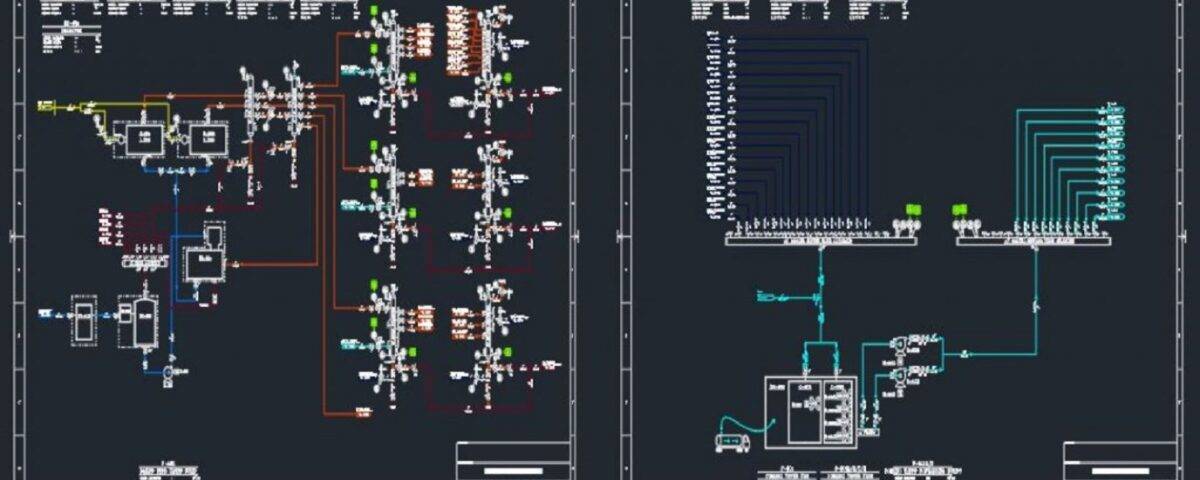

طراحی 2 بعدی P&ID و PFD در نرم افزار Auto-CAD به صورت کاملا تخصصی
در این پروژه، طراحی 2 بعدی P&ID و PFD در نرم افزار Auto-CAD به صورت کاملا تخصصی انجام شده است. برای کسب اطلاعات بیشتر تماس بگیرید.
