توضیحات
فرایند مراکس : در این فرایند گاز در ( 3) مرحله با سود سوز آور و اب شستشو داده می شود. بر ج مراکس از سه قسمت تشکیل شده است. و حاوی 33 سینی از نوع ( valve tray ) می باشد. در مرحله اول که شامل 15 سینی از برج می باشد. گاز با سود 10 درصد شستشوی اولیه داده میشود به این صورت که گاز از پایین به طرف بالا در حرکت است. توسط سودی که از بالای هر طبقه بطرف پایین در حرکت است شستشو داده می شود.
گاز سپس به قسمت دوم برج که آنهم شامل 15 سینی است وارد می شود. در اینجا سود 20 درصد که مخلوط با کاتالیست مراکس می باشد. توسط تلمبه از پایین مخزن سود مجاور برج گرفته و روی سینی 30 ام می ریزد. با حرکت گاز به طرف بالا و حرکت سود ومراکس به طرف پایین گاز از تمام ترکیبات گوگردی و مرکاپتانها عاری شده که این مواد در محلول باقی میمانند.
قسمت سوم برج شامل 3 سینی است که هدف از از ایجاد ان حذف مواد احتمالی از گاز می باشد.
در این مرحله گاز با اب توسط تلمبه ای به قسمت فو قانی برج ریخته می شود و شستشو می گردد. و سود احتمالی ان که ممکن است با گاز خارج گردد گرفته شده. و در نهایت گاز خارج شده از این برج کاملا شیرین بوده و تنها رطوبت موجود در ان است که می با یست انرا از گاز خارج کرد.

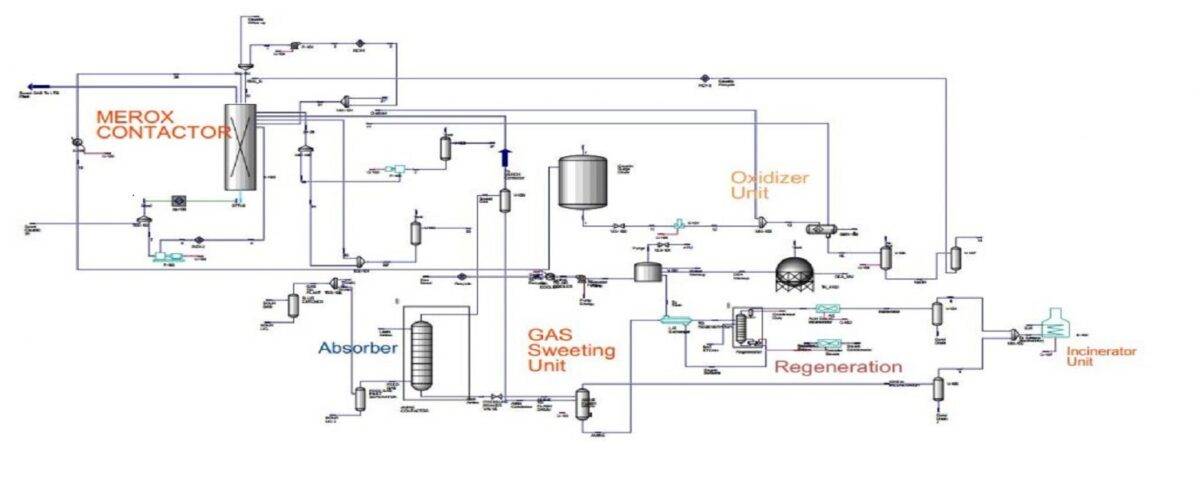

شبیه سازی اسپن هایسیس واحد مراکس پالایشگاه ولی عصر (MEROX)

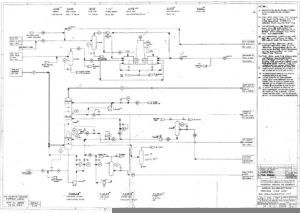

شبیه سازی انجام شده به کمک نرم افزار اسپن هایسیس از داده های نقشه PFD صنعتی خود پالایشگاه ولی عصر است. توضیحات تصویری نیز به صورت فیلم وجود دارد.بخشی از نقشه پالایشگاه در زیر نمایش داده شده است.

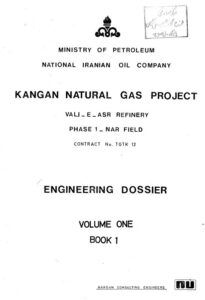

پس از خرید این پروژه فایل شبیه سازی، نقشه های صنعتی، و توضیحات تصوری برای شما ارسال خواهد شد. ضمنا فایل توضیحات کامل بهره برداری واحد و نکات مندرج در اسناد پالایشگاه برای طرح گاز طبیعی کنگان نیز بر روی فایل های قبلی برای شما ارسال خواهد شد.
