در این پروژه (شکل زیر) مدل دو بعدی به منظور جداسازی دی اکسید کربن از جریان گاز با استفاده حلال نانو سیال نیکل در شوینده ونتوری توسعه داده می شود. نفوذ محوری در شوینده ونتوری در نظر گرفته می شود .لازم به ذکر است منبع اصلی مدلسازی از روی مقاله می باشد.
شوینده های ونتوری شامل سه قسمت اساسی میباشند؛ بخش همگرایی، بخش گلوگاه و بخش واگرائی (شکل 1) گاز ورودی ابتدا وارد بخش همگرائی می گردد. در این بخش بر طبق معادله برنولی، همزمان با کاهش سطح مقطع عبوری، سرعت گاز افزایشی می یابد. مایع در ابتدای گلوگاه و یا ابتدای بخش همگرائی به گاز تزریق می گردد. گاز عبوری از گلوگاه به دلیل سرعت بسیار بالا در اثر تماس با مایع آن را تکه تکه نموده و در نهایت به تعداد بسیار زیادی از قطرات کوچک تبدیل می نماید. بیشترین میزان حذف آلاینده های گازی و ذرات ریز در داخل گلوگاه رخ می دهد، جایی که قطرات ریز مایع در داخل گاز مخلوط می گردند. در پایان جریان گاز وارد ناحیه واگرائی می شود که به دلیل افزایش سطح مقطع عبوری، سرعت آن کاهش می یابد.
فرضیات لازم برای شبیه سازی در نرم افزار
- جریان گاز به صورت Unsteady وارد سیستم می شود
- مدل پیاده شده برای مدلسازی اصلی (نانوذرات نیکل) از معادلات اولر- اولر پیروی می کند
- شرایط عملیاتی فرآیند به صورت ایزوترمال می باشد.
- از قانون فیک برای جذب دی اکسید کربن استفاده می شود.
- رفتار مخلوط گاز ورودی به درون سیستم، به صورت ایده آل می باشد.
- برای مدل که با محلول نانو سیال نیکل در نظر گرفته شده است ترکیب گاز ورودی به سیستم هوا کربن دی اکسید می باشد.
- در مدلسازی اصلی وضعیت عملیاتی در هر دو سیستم غیر مرطوب می باشد.
- نانو ذرات نیکل برای جذب از مقاله مرجع آزمایشگاهی برداشت شده است

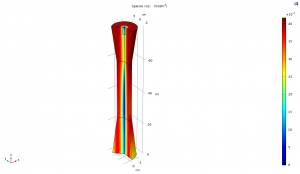

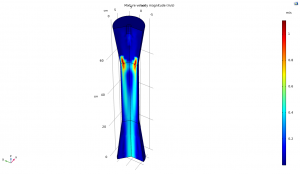

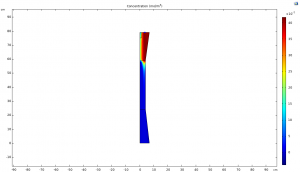

در این پروژه مدلسازی جداسازی دی اکسید کربن از هوا با نرم افزار کامسول انجام شده است. شکل زیر بخشی از نتایج را نشان می دهد.
