فرآیندهای شکل دادن به ورق های فلزی یکی از مهمترین فرآیندهای تولید در صنعت هستند. نیروی لازم برای شکل دهی به ورق های فلزی توسط دستگاه های پرس تامین می گردد. در این میان قالب به عنوان ابزار، با انتقال نیرو از پرس به ورق، وظیفه ایجاد شکل مورد نظر بر روی ورق را بر عهده دارد. قالب هایی که برای شکل دهی ورق به کار برده می شوند. به قالب های پرس شهرت داشته و شامل قالب های برش، خم کاری و کشش عمیق هستند. در حالت کلی و صنعتی فرآیندهای برش، خم کاری و کشش عمیق برای تولید یک قطعه توسط قالب های مرحله ای یا پروگرسیو انجام می پذیرد. این قالب ها دارای ایستگاه های متنوعی بوده که در هر ایستگاه یک تا تعدادی عملیات صورت می گیرد. سرانجام قطعه نهایی در ایستگاه آخر تولید می شود.
برای طراحی یک قالب پرس بایستی خیلی از مسائل مربوط به پرسکاری مانند پرسها، قالبها، طرز استفاده از قالبها و قطعه ای که می خواهیم تولید کنیم را مورد مطالعه و بررسی قرار داده و طرحی را ارائه دهیم که از هر لحاظ با صرفه و قابل توجه بوده و در مدت زمان کمتری قطعات تولیدی زیادی ارائه دهد.
نرم‌افزارهای طراحی قالب پرس
- CATIA: یکی از پرکاربردترین نرم‌افزارها برای طراحی قالب‌های پیچیده است.
- SolidWorks: نرم‌افزاری قدرتمند برای مدل‌سازی سه‌بعدی و شبیه‌سازی فرآیند پرسکاری.
- AutoCAD: برای ایجاد نقشه‌های دو بعدی از قالبها استفاده می‌شود.
طراحی قالب پرس یک قطعه

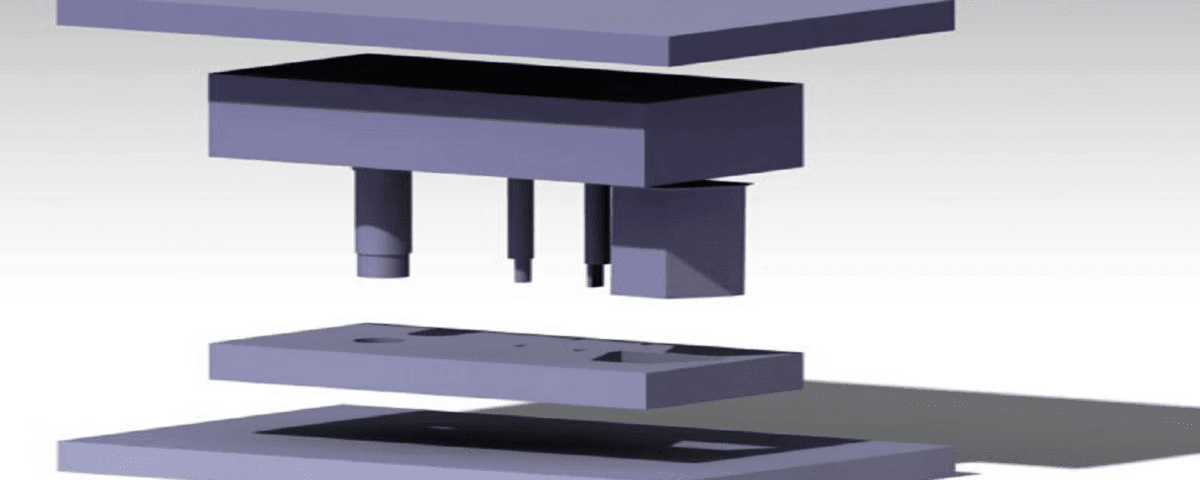

هدف اصلی این پروژه، طراحی دقیق و جامع یک قالب پرس برای تولید انبوه یک قطعه مشخص بوده است. با استفاده از نرم‌افزار قدرتمند کتیا، مدل سه‌بعدی کاملی از قالب ایجاد شده که جزئیات هندسی تمامی اجزای قالب را به طور دقیق نشان می‌دهد.

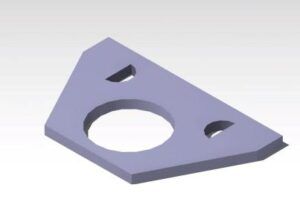

قطعه مورد نظر
جهت خرید این پروژه و یا کسب اطلاعات بیشتر از طریق لینک زیر اقدام فرمایید.
