استخراج آروماتیک ها از برش های روغنی
ترکیبات آروماتیک اندیس ویسکوزیتۀ پایینی داشته و وجود آنها در روغن ها باعث کاهش کیفیت روغن میشود. جداسازی آروماتیک ها از روغن باید به روش استخراج با حلال انجام شود. از جمله حلال هایی که برای استخراج مواد آروماتیک از روغن ها به کار می‌روند عبارتند از: فورفورال، فنل، انیدرید سولفور، ان متیل پیرولیدین و دوئوسل. هرچه میزان حلال در فرآیند بیشتر شود، مقدار مادۀ تصفیه شده کاهش یافته اما کیفیت آن بهتر میشود.
برای استخراج آروماتیک ها معمولاً از فورفورال به عنوان حلال استفاده میشود که دارای خواص نسبتاً مناسبی می‌باشد. واحد استخراج آروماتیک ها از یک ستون سینی و یا مجهز به همزن و صفحۀ دوار تشکیل شده است. خوراک و حلال از دو طرف ستون وارد شده و باهم ترکیب میشوند. گرادیان دمایی از بالا تا پایین ستون استخراج 30 تا 50 درجه سانتی گراد است و دمای بالای ستون حدود 140 ˚C می‌باشد.
پس از جدایش دو فاز آروماتیک و روغن از هم فاز روغن جهت تصفیۀ مجدد به ستون استخراج فرستاده میشود. نهایتاً پس از پاکسازی کامل وارد قسمت جداسازی حلال میشود. در این قسمت فورفورال به وسیلۀ انحلال در آب و تقطیر از فراورده ها جدا شده و به چرخه بازگردانده میشود. همچنین روغن تصفیه شده وارد قسمت موم گیری پالایشگاه میشود.
شبیه سازی استخراج آروماتیک ها از برش های روغنی

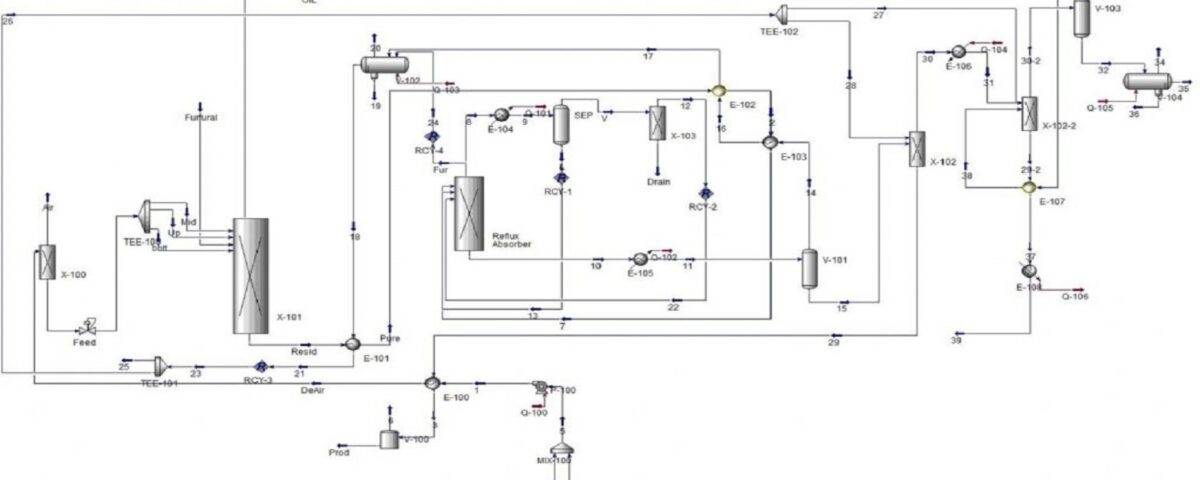

در این پروژه واحد استخراج آروماتیک ها از برش های روغنی در نرم افزار اسپن هایسیس شبیه سازی شده است. واحد استخراج از یک ستون سینی دار و یا مجهز به همزن با صفحه ی دوار (RDC) تشکیل شده است. خوراک و حلال از دو انتهای ستون وارد می شوند و در جهت مخالف یکدیگر حرکت می کنند و به این ترتیب تماس برقرار می شود.نسبت حلال به خوراک و نیز دمای ستون، تابع نوع روغن و اندیس گرانروی مورد نظر است. شکل زیر PFD فرایند را نشان می دهد.
این پروژه دارای فیلم آموزشی و گزارش می باشد. جهت خرید پروژه و یا کسب اطلاعات بیشتر در مورد آن، از طریق لینک زیر اقدام نمایید.
