نرم‌افزار IMSDesign ابزاری برای طراحی و شبیه‌سازی سیستم‌های تصفیه فاضلاب

مقدمه

نرم‌افزار IMSDesign به عنوان یکی از پیشرفته‌ترین ابزارهای مهندسی در حوزه تصفیه آب و فاضلاب، به متخصصان این صنعت امکان می‌دهد تا سیستم‌های تصفیه به روش اسمز معکوس (RO) را با دقت بسیار بالا طراحی و شبیه‌سازی کنند. این نرم‌افزار که حاصل تلاش متخصصان صنعتی و مهندسان محیط‌زیست است، با ارائه تحلیل‌های دقیق و قابلیت‌های پیشرفته، به یک ابزار ضروری برای بهینه‌سازی فرآیندهای تصفیه تبدیل شده است.

با توجه به اهمیت روزافزون تأمین آب سالم و حفاظت از محیط‌زیست، استفاده از نرم‌افزارهایی مانند IMSDesign که قادر به شبیه‌سازی دقیق رفتار سیستم‌های تصفیه هستند، امری اجتناب‌ناپذیر است. این نرم‌افزار با امکان بررسی دقیق کیفیت آب ورودی و خروجی، شبیه‌سازی دینامیک سیستم و همچنین بهینه‌سازی مصرف انرژی، به مهندسان کمک می‌کند تا طراحی‌های بهینه‌تری را برای کاربردهای مختلف ارائه دهند.

از جمله ویژگی‌های برجسته IMSDesign می‌توان به رابط کاربری آسان و قابلیت تحلیل عمیق داده‌ها اشاره کرد که استفاده از آن را حتی برای کاربران مبتدی نیز ممکن می‌سازد. با استفاده از این نرم‌افزار، می‌توان زمان و هزینه‌های طراحی را به طور قابل توجهی کاهش داده و در نتیجه به بهره‌وری بالاتر سیستم‌های تصفیه دست یافت.

محیط نرم‌افزار IMSDesign

نرم‌افزار IMSDesign یکی از ابزارهای تخصصی طراحی و شبیه‌سازی در حوزه تصفیه آب به روش اسمز معکوس (RO) است. محیط این نرم‌افزار طوری طراحی شده که کاربران، اعم از مهندسان تازه‌کار تا متخصصان با تجربه، بتوانند به‌راحتی از امکانات آن بهره ببرند. در این بخش، به بررسی محیط کاربری، اجزا و قابلیت‌های اصلی این نرم‌افزار پرداخته می‌شود.

رابط کاربری

رابط کاربری IMSDesign ساده و کاربرپسند طراحی شده است. این نرم‌افزار شامل چندین بخش اصلی است که به‌طور هدفمند برای طراحی و تحلیل فرآیندها در نظر گرفته شده‌اند. ساختار ماژولار آن به کاربران اجازه می‌دهد تا به‌صورت گام‌به‌گام مراحل طراحی را دنبال کنند.

نوار ابزار (Toolbar)

در بالای صفحه نرم‌افزار، نوار ابزار قرار دارد که شامل گزینه‌های مختلفی مانند:

• ایجاد پروژه جدید (New Project): این بخش به کاربران امکان می‌دهد یک پروژه جدید را آغاز کنند.
• باز کردن پروژه (Open Project): برای بارگذاری پروژه‌های ذخیره‌شده.
• ذخیره پروژه (Save): امکان ذخیره پروژه‌های فعلی با تمام تنظیمات.
• گزارش‌گیری (Reports): کاربران می‌توانند از این بخش گزارش‌های جامع از طراحی و تحلیل خود دریافت کنند.

پنجره اصلی (Main Workspace)

• پنجره اصلی جایی است که کاربران می‌توانند تمام فرآیندهای طراحی و شبیه‌سازی را مشاهده و ویرایش کنند. این بخش شامل موارد زیر است:

• نمای گرافیکی سیستم (System Diagram): که در آن اجزای مختلف سیستم مانند ممبران‌ها، پمپ‌ها، و لوله‌ها نمایش داده می‌شوند.
• پنل تنظیمات (Settings Panel): در این قسمت، کاربران می‌توانند پارامترهای ورودی مانند دبی آب، فشار و کیفیت آب ورودی را تنظیم کنند.
• نمای نتایج (Results View): تمامی نتایج شبیه‌سازی در قالب جداول و نمودارها نمایش داده می‌شوند.

مراحل طراحی در محیط IMSDesign

1. انتخاب نوع پروژه

اولین گام در استفاده از IMSDesign، انتخاب نوع پروژه است. نرم‌افزار به کاربران این امکان را می‌دهد که پروژه‌های مختلفی مانند طراحی سیستم‌های جدید یا بهینه‌سازی سیستم‌های موجود را انتخاب کنند.

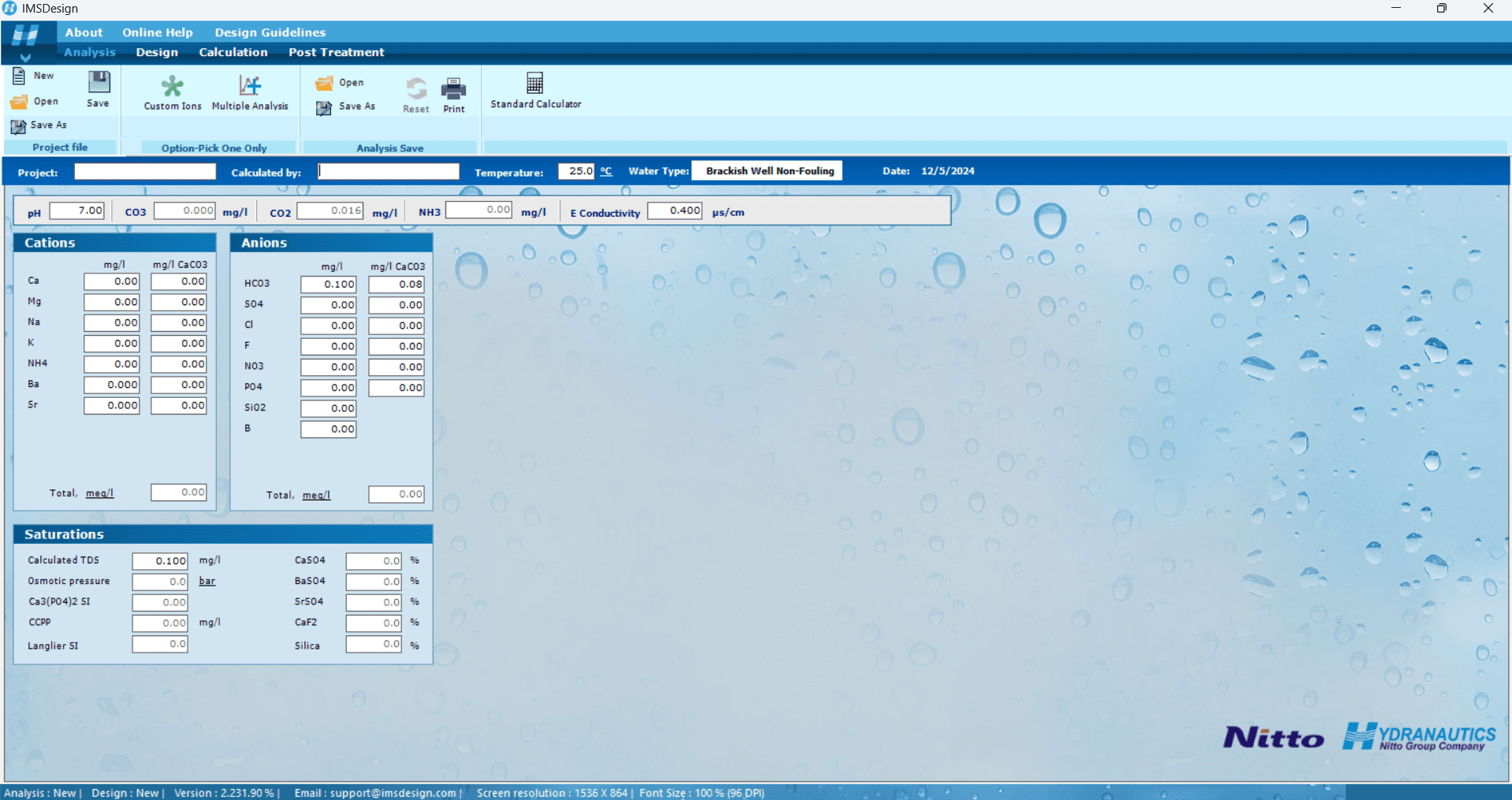

2. ورود اطلاعات آب ورودی

در این بخش، کاربران می‌توانند کیفیت آب ورودی را وارد کنند. این اطلاعات شامل موارد زیر است:

• دما
• شوری
• غلظت یون‌ها (مانند کلسیم، سدیم، منیزیم)
• TDS (کل مواد جامد محلول)
• پنجره‌ای برای ورود این اطلاعات وجود دارد که به‌صورت جدول تنظیم شده است تا کاربران به‌راحتی داده‌ها را مشاهده و ویرایش کنند.

3. انتخاب ممبران‌ها

IMSDesign شامل یک پایگاه داده از انواع ممبران‌های موجود در بازار است. کاربران می‌توانند بر اساس نیاز خود، ممبران مناسب را انتخاب کنند. این بخش به‌صورت کاملاً تعاملی طراحی شده است و مشخصات ممبران، مانند سایز، ظرفیت و نرخ بازیافت، به‌طور دقیق نمایش داده می‌شود.

4. تنظیم پارامترهای عملیاتی

در این مرحله، کاربران می‌توانند پارامترهای عملیاتی سیستم را مشخص کنند:

• فشار عملیاتی
• دبی جریان
• نرخ بازیافت (Recovery Rate)
• محدودیت‌های افت فشار

این تنظیمات با استفاده از اسلایدرهای تعاملی یا وارد کردن دستی مقادیر انجام می‌شود.

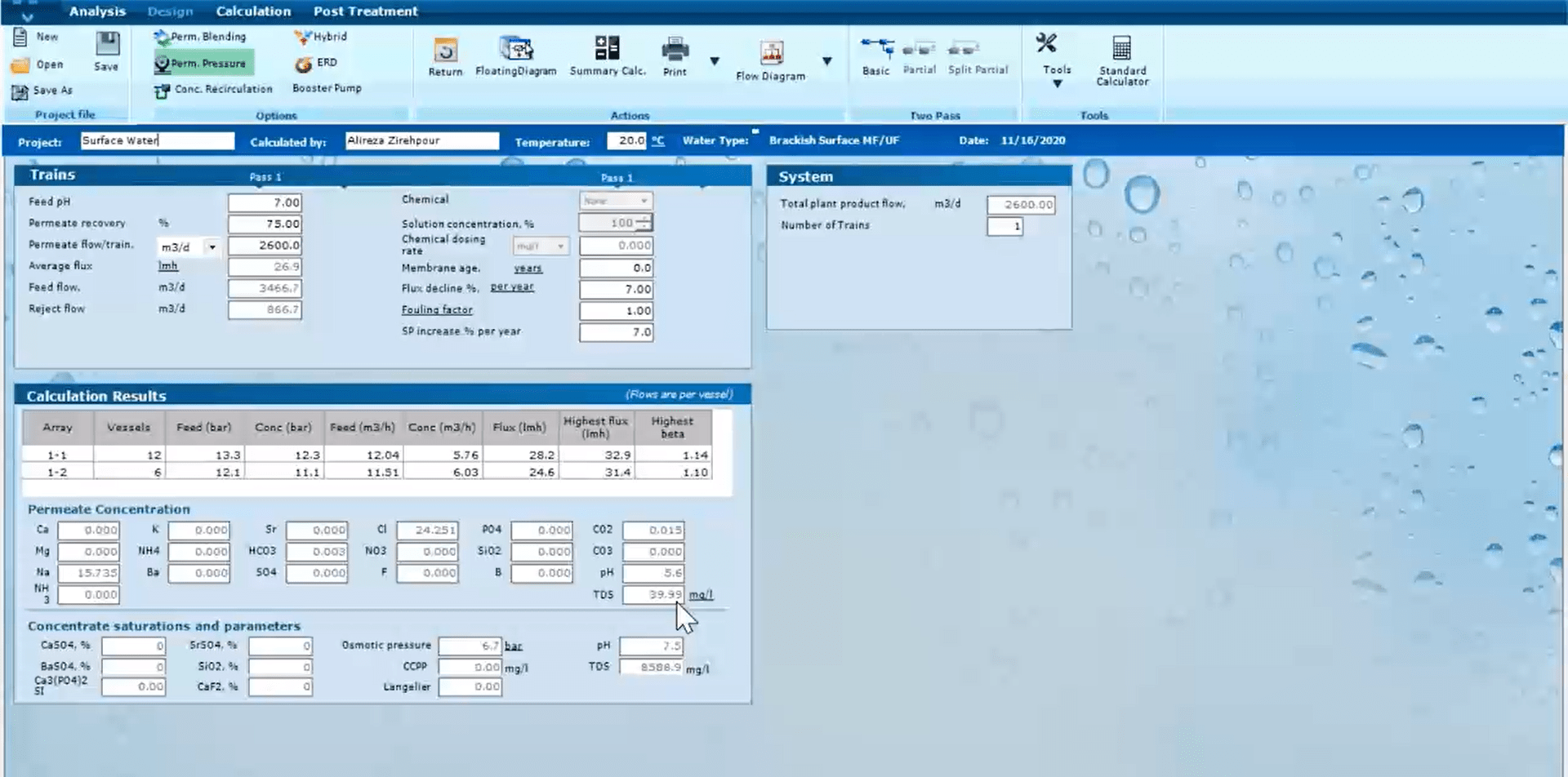

5. مشاهده نتایج طراحی

پس از ورود تمامی اطلاعات، کاربران می‌توانند نتایج طراحی خود را در قالب جداول و نمودارها مشاهده کنند. این نتایج شامل موارد زیر است:

• عملکرد ممبران‌ها (مانند پس‌زنی و شار جریان)
• کیفیت آب تصفیه‌شده
• مصرف انرژی سیستم

گزارش‌دهی و مستندسازی

یکی از ویژگی‌های کلیدی IMSDesign، قابلیت گزارش‌دهی پیشرفته آن است. کاربران می‌توانند گزارش‌های دقیقی از طراحی و تحلیل خود دریافت کنند. این گزارش‌ها شامل تمامی پارامترهای ورودی و خروجی، نمودارهای عملکردی و پیشنهادات بهینه‌سازی هستند. گزارش‌ها به فرمت‌های مختلف مانند PDF و Excel قابل ذخیره‌سازی‌اند.

قابلیت‌های پیشرفته محیط IMSDesign

شبیه‌سازی چندسازه‌ای (Multi-Array Simulation)

IMSDesign امکان شبیه‌سازی سیستم‌های پیچیده‌ای را که شامل چندین سازه و ممبران هستند، فراهم می‌کند. این قابلیت به کاربران اجازه می‌دهد تا سیستم‌های بزرگ و چندمرحله‌ای را به‌دقت طراحی و تحلیل کنند.

تحلیل اقتصادی (Cost Analysis)

یکی دیگر از ویژگی‌های مهم IMSDesign، قابلیت تحلیل اقتصادی است. این نرم‌افزار با محاسبه هزینه‌های اولیه و عملیاتی سیستم، به کاربران کمک می‌کند تا اقتصادی‌ترین گزینه را انتخاب کنند.

پایگاه داده ممبران‌ها

IMSDesign شامل یک پایگاه داده جامع از انواع ممبران‌ها از شرکت‌های مختلف است. این پایگاه داده به‌روزرسانی می‌شود و کاربران می‌توانند ممبران‌های جدید را به آن اضافه کنند.

شبیه‌سازی عملکرد طولانی‌مدت

این قابلیت به کاربران اجازه می‌دهد که عملکرد سیستم را در بلندمدت پیش‌بینی کنند. برای مثال، می‌توان میزان کاهش عملکرد ممبران‌ها بر اثر رسوب‌گذاری و فشردگی را شبیه‌سازی کرد.

آموزش و پشتیبانی در محیط IMSDesign

IMSDesign همراه با راهنماهای تعاملی و فایل‌های آموزشی ارائه می‌شود که به کاربران کمک می‌کند تا به‌سرعت با محیط کاربری و قابلیت‌های نرم‌افزار آشنا شوند. همچنین، تیم پشتیبانی نرم‌افزار آماده ارائه خدمات به کاربران در صورت بروز هرگونه مشکل است.

مزایا و معایب نرم افزار

مزایا

1. طراحی بهینه و سریع: IMSDesign امکان طراحی و تحلیل سیستم‌های تصفیه آب را با دقت بالا و در زمان کوتاه فراهم می‌کند. این قابلیت به‌خصوص در پروژه‌های بزرگ صنعتی بسیار ارزشمند است.
2. رابط کاربری آسان: یکی از دلایل محبوبیت این نرم‌افزار، رابط کاربری ساده و کاربرپسند آن است که نیاز به آموزش طولانی‌مدت را کاهش می‌دهد.
3. شبیه‌سازی دقیق: این نرم‌افزار توانایی شبیه‌سازی دقیق فرآیند اسمز معکوس، از جمله تغییرات کیفیت آب و عملکرد ممبران‌ها، را داراست.
4. پشتیبانی از استانداردهای جهانی: IMSDesign بر اساس استانداردهای بین‌المللی طراحی شده است و امکان استفاده در پروژه‌های بین‌المللی را فراهم می‌آورد.
5. گزارش‌دهی پیشرفته: کاربران می‌توانند گزارش‌های دقیقی از عملکرد سیستم‌های شبیه‌سازی‌شده دریافت کرده و آن‌ها را برای تحلیل‌های عمیق‌تر استفاده کنند.

معایب

1. محدودیت در کاربردهای خاص: اگرچه این نرم‌افزار برای طراحی سیستم‌های RO بسیار مناسب است، اما در مواردی که فرآیندهای خاص دیگری دخیل هستند، ممکن است نیاز به ابزارهای تکمیلی باشد.
2. هزینه بالا: استفاده از IMSDesign، به‌ویژه در نسخه‌های پیشرفته، هزینه‌بر است و برای شرکت‌های کوچک ممکن است چالش‌برانگیز باشد.
3. نیاز به دانش تخصصی: با وجود رابط کاربری آسان، کاربران برای استفاده بهینه از تمامی قابلیت‌های نرم‌افزار به دانش تخصصی در حوزه تصفیه آب نیاز دارند.
4. عدم پشتیبانی از همه زبان‌ها: اگرچه این نرم‌افزار از زبان‌های اصلی پشتیبانی می‌کند، کاربران در برخی کشورها ممکن است به دلیل محدودیت زبانی با مشکل مواجه شوند.

شبیه‌سازی با نرم‌افزار IMSDesign

شبیه‌سازی در نرم‌افزار IMSDesign یکی از کاربردی‌ترین ویژگی‌های این ابزار است که به مهندسان و طراحان اجازه می‌دهد تا سیستم‌های تصفیه آب به روش اسمز معکوس (RO) را قبل از اجرا تحلیل و بررسی کنند. این شبیه‌سازی شامل فرایندهای مختلفی از جمله انتخاب ممبران مناسب، تحلیل پارامترهای عملیاتی، و ارزیابی عملکرد سیستم تحت شرایط مختلف می‌شود. در ادامه به مراحل شبیه‌سازی با IMSDesign و کاربردهای آن پرداخته شده است.

تعریف اهداف شبیه‌سازی

1. مرحله اول: وارد کردن اطلاعات ورودی

در این مرحله، کاربران باید مشخصات آب ورودی به سیستم را وارد کنند. این اطلاعات شامل:

• شوری آب (TDS): کل مواد جامد محلول در آب.
• دما: دمای آب ورودی که بر عملکرد ممبران تأثیر می‌گذارد.
• غلظت یون‌ها: شامل کاتیون‌ها و آنیون‌هایی مانند کلسیم، منیزیم، سدیم، سولفات و کلرید.
• دبی جریان آب ورودی: میزان آبی که وارد سیستم می‌شود.

اطلاعات ورودی در قالب جدول و نمودار قابل مشاهده هستند و کاربران می‌توانند به‌سرعت تغییرات را اعمال کنند.

2. مرحله دوم: انتخاب ممبران‌ها

IMSDesign یک پایگاه داده جامع از ممبران‌های مختلف را ارائه می‌دهد. کاربران می‌توانند ممبران مناسب را بر اساس مشخصات فنی و نیازهای پروژه انتخاب کنند. این مشخصات شامل:

• نوع ممبران (UF، NF یا RO)
• سایز ممبران
• نرخ بازیافت
• محدوده فشار عملیاتی

3. مرحله سوم: تنظیم پارامترهای عملیاتی

در این مرحله، کاربران باید پارامترهای عملیاتی سیستم را تنظیم کنند. این پارامترها شامل موارد زیر است:

• فشار عملیاتی: فشاری که برای عبور آب از ممبران‌ها اعمال می‌شود.
• نرخ بازیافت: درصد آبی که به‌صورت تصفیه‌شده از کل جریان ورودی به دست می‌آید.
• افت فشار: افت فشاری که در مسیر جریان آب رخ می‌دهد.

IMSDesign با ارائه ابزارهای گرافیکی مانند اسلایدرها و نمودارها، امکان تغییر و بررسی این پارامترها را ساده کرده است.

4. مرحله چهارم: شبیه‌سازی و مشاهده نتایج

پس از تنظیم تمام پارامترها، کاربران می‌توانند شبیه‌سازی را اجرا کنند. نرم‌افزار نتایج را به‌صورت گرافیکی و عددی نمایش می‌دهد. این نتایج شامل:

• کیفیت آب تصفیه‌شده: شامل TDS، سختی و سایر پارامترهای کیفی.
• عملکرد ممبران‌ها: میزان جریان عبوری، پس‌زنی و گرفتگی احتمالی.
• مصرف انرژی: برآورد انرژی موردنیاز برای عملکرد سیستم.
• هشدارها: شناسایی مشکلاتی مانند رسوب‌گذاری یا تجاوز از محدوده‌های عملیاتی.

5. مرحله پنجم: تحلیل نتایج

IMSDesign امکان تحلیل نتایج شبیه‌سازی را فراهم کرده است. کاربران می‌توانند با تغییر پارامترهای ورودی، تأثیر هر کدام را بر عملکرد سیستم مشاهده کنند و طراحی خود را بهینه‌سازی کنند

کاربردهای شبیه‌سازی در IMSDesign

1. طراحی سیستم‌های آب شیرین‌کن صنعتی:

   IMSDesign با شبیه‌سازی دقیق می‌تواند به طراحی سیستم‌هایی که در تصفیه آب شور یا نیمه‌شور برای مقاصد صنعتی استفاده می‌شوند، کمک کند.

2. کاهش مصرف انرژی:

   با استفاده از شبیه‌سازی، می‌توان سیستم‌هایی با کمترین مصرف انرژی طراحی کرد. این کار با تنظیم نرخ بازیافت و فشار عملیاتی انجام می‌شود.

3. پیش‌بینی عملکرد بلندمدت:

   نرم‌افزار IMSDesign قادر است عملکرد سیستم را در طول زمان پیش‌بینی کند و عواملی مانند رسوب‌گذاری ممبران‌ها و کاهش عملکرد را بررسی کند.

4. بهینه‌سازی فرآیند:

   در سیستم‌های موجود، شبیه‌سازی به شناسایی نقاط ضعف و ارائه راهکارهایی برای بهبود عملکرد کمک می‌کند.

مثال‌های واقعی از استفاده موفقیت‌آمیز IMSDesign در پروژه‌های صنعتی

1. کارخانه تولید آب معدنی در امارات

یکی از پروژه‌های موفق استفاده از IMSDesign در امارات متحده عربی اجرا شد، در این پروژه، یک سیستم تصفیه آب صنعتی برای تولید آب معدنی طراحی شد.

• چالش‌ها: کیفیت پایین آب ورودی و شوری بالا.
• نتایج: طراحی سیستم با IMSDesign موجب کاهش 20% هزینه‌های انرژی و افزایش راندمان شد.

2. نیروگاه برق در عربستان سعودی

در یک نیروگاه برق، برای تأمین آب خنک‌کننده از آب شور، از IMSDesign استفاده شد.

• چالش‌ها: نیاز به حجم بالای آب تصفیه‌شده.
• نتایج: طراحی سیستم دو‌مرحله‌ای با نرخ بازیافت 50% باعث صرفه‌جویی قابل‌توجهی در هزینه‌ها شد.

3. تصفیه‌خانه آب شهری در هند

در یک پروژه شهری در هند، IMSDesign برای طراحی سیستم آب آشامیدنی از منابع زیرزمینی با TDS بالا استفاده شد.

• چالش‌ها: شوری بالای آب و کمبود منابع مالی.
• نتایج: سیستم طراحی‌شده با این نرم‌افزار توانست کیفیت آب را به استانداردهای آشامیدنی برساند.

مقایسه نرم افزار های شبیه سازی و طراحی تصفیه فاضلاب

1.IMSDesign

نرم‌افزار IMSDesign توسط شرکت Hydranautics برای طراحی سیستم‌های اسمز معکوس (RO) توسعه داده شده است. این نرم‌افزار عمدتاً برای انتخاب و طراحی غشاهای اسمز معکوس در سیستم‌های تصفیه آب صنعتی و شهری استفاده می‌شود.

2. GPS-X

نرم افزار GPS-X یک ابزار پیشرفته برای مدل‌سازی و شبیه‌سازی فرآیندهای تصفیه فاضلاب است که توسط شرکت Hydromantis تولید شده است. این نرم‌افزار به دلیل قابلیت انعطاف‌پذیری بالا و امکان تنظیم پارامترهای مختلف، برای پروژه‌های پیچیده و کاربردهای تحقیقاتی مناسب است.

3. BioWin

نرم‌افزار BioWin یکی از ابزارهای قدرتمند برای شبیه‌سازی فرآیندهای تصفیه فاضلاب است که توسط شرکت EnviroSim توسعه یافته است. این نرم‌افزار امکان مدل‌سازی دقیق فرآیندهای بیولوژیکی، شیمیایی، و فیزیکی را در تصفیه‌خانه‌های شهری و صنعتی فراهم می‌کند.

4. Wave

نرم‌افزار Wave که توسط شرکت DuPont Water Solutions ارائه شده است، یک ابزار جامع برای طراحی و شبیه‌سازی فرآیندهای تصفیه آب با استفاده از تکنولوژی‌های مختلف مانند اسمز معکوس (RO)، تبادل یونی، و سیستم‌های نانوفیلتراسیون (NF) است.

جدول مقایسه نرم‌افزارها

ویژگی‌ها	BioWin	GPS-X	IMSDesign	Wave
کاربرد اصلی	شبیه‌سازی فرآیندهای تصفیه فاضلاب	شبیه‌سازی و طراحی پیشرفته تصفیه‌خانه‌ها	طراحی سیستم‌های اسمز معکوس	طراحی و شبیه‌سازی فرآیندهای تصفیه آب
رابط کاربری	گرافیکی و کاربرپسند	گرافیکی با انعطاف‌پذیری بالا	ساده و متمرکز بر طراحی غشاها	گرافیکی و جامع
مناسب برای	تصفیه‌خانه‌های شهری و صنعتی	پروژه‌های تحقیقاتی و تصفیه‌خانه‌های پیچیده	طراحی سیستم‌های اسمز معکوس	طراحی فرآیندهای تصفیه آب در مقیاس صنعتی و شهری
تخصص مورد نیاز	دانش اولیه از فرآیندهای تصفیه	تخصص بیشتر در تنظیم پارامترهای پیشرفته	مناسب برای کاربران مبتدی و حرفه‌ای	دانش فرآیندهای تصفیه آب و شیمی
ویژگی منحصربه‌فرد	مدل‌سازی دقیق بیولوژیکی و بی‌هوازی	انعطاف‌پذیری بالا برای تنظیم جزئیات فرآیندها	پایگاه داده گسترده برای انتخاب غشاهای مناسب	پشتیبانی از فناوری‌های مختلف تصفیه آب
محدودیت‌ها	نیاز به منابع سخت‌افزاری برای شبیه‌سازی پیچیده	پیچیدگی در یادگیری و استفاده برای مبتدیان	تمرکز محدود بر سیستم‌های اسمز معکوس	نیاز به تخصص برای استفاده از قابلیت‌های پیشرفته
کاربرد صنعتی	طراحی و بهینه‌سازی تصفیه‌خانه‌های فاضلاب	شبیه‌سازی تخصصی برای سیستم‌های بزرگ و پیچیده	طراحی سیستم‌های RO برای کاربردهای خاص	طراحی فرآیندهای ترکیبی در تصفیه آب

نقش IMSDesign در کاهش اثرات زیست‌محیطی تصفیه‌خانه‌ها

نرم‌افزار IMSDesign با بهینه‌سازی طراحی و عملکرد سیستم‌های تصفیه، نقشی کلیدی در کاهش اثرات زیست‌محیطی تصفیه‌خانه‌های آب و فاضلاب ایفا می‌کند. این نرم‌افزار از طریق کاهش مصرف انرژی، بهینه‌سازی مصرف مواد شیمیایی، و کاهش حجم پساب‌های تولیدی، کمک شایانی به حفاظت از محیط‌زیست می‌کند.

بهینه‌سازی مصرف انرژی

یکی از مهم‌ترین اثرات زیست‌محیطی تصفیه‌خانه‌ها، مصرف بالای انرژی در فرآیندهای تصفیه است. IMSDesign با شبیه‌سازی دقیق و بهینه‌سازی پارامترهای عملیاتی، امکان کاهش مصرف انرژی را فراهم می‌کند. برای مثال، نرم‌افزار می‌تواند فشار عملیاتی موردنیاز در ممبران‌ها را با توجه به شرایط آب ورودی محاسبه کند و از مصرف بی‌رویه انرژی جلوگیری نماید.

کاهش مصرف مواد شیمیایی

در بسیاری از سیستم‌های تصفیه، استفاده از مواد شیمیایی مانند منعقدکننده‌ها و بازدارنده‌ها ضروری است. IMSDesign با پیش‌بینی دقیق نیازهای شیمیایی سیستم، می‌تواند مقدار بهینه این مواد را تعیین کرده و از مصرف بیش‌ازحد آن‌ها جلوگیری کند. این امر نه‌تنها به کاهش هزینه‌ها کمک می‌کند، بلکه از ورود مواد شیمیایی مضر به محیط‌زیست نیز جلوگیری می‌نماید.

کاهش حجم پساب‌های تولیدی

پساب‌های تولیدی از تصفیه‌خانه‌ها می‌توانند اثرات زیست‌محیطی شدیدی به همراه داشته باشند. IMSDesign با طراحی سیستم‌های کارآمد و شبیه‌سازی سناریوهای مختلف، امکان کاهش حجم پساب‌های تولیدی و بهبود کیفیت آن‌ها را فراهم می‌آورد.

ارتقاء بهره‌وری سیستم‌ها

از طریق شبیه‌سازی و تحلیل عملکرد سیستم‌های موجود، IMSDesign می‌تواند نقاط ضعف و گلوگاه‌های فرآیند تصفیه را شناسایی کرده و راهکارهای بهبود را پیشنهاد دهد. این امر به کاهش هدررفت منابع و افزایش بهره‌وری کلی سیستم کمک می‌کند.

نتیجه گیری

IMSDesign به عنوان یک ابزار قدرتمند و کارآمد، نقش مهمی در پیشرفت صنعت آب و فاضلاب ایفا می‌کند. با استفاده از این نرم‌افزار، می‌توان به طراحی و ساخت سیستم‌های تصفیه با کیفیت بالاتر، هزینه کمتر و بهره‌وری بیشتر دست یافت. این نرم‌افزار به مهندسان کمک می‌کند تا چالش‌های موجود در حوزه تصفیه آب و فاضلاب را بهتر مدیریت کرده و به سوی آینده‌ای پایدارتر حرکت کنند.

در آینده، انتظار می‌رود که IMSDesign با افزوده شدن قابلیت‌های جدید و پیشرفته‌تر، نقش مهم‌تری در این صنعت ایفا کند.
